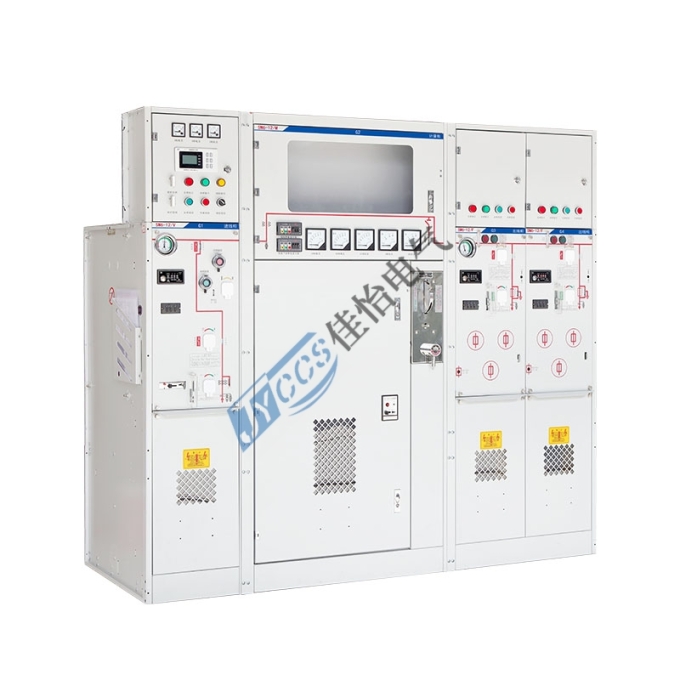

SM6-12全封闭全绝缘充气式环网开关设备

SM6-12 系列环网开关柜是 SF6 气体绝缘的金属共箱式封闭开关设备，该设备可由负荷开关单元、负荷开关熔断器组合电器单元、真空断路器单元、母线进线单元的模块组成。采用一系列优良技术和材料，具有优异

服务热线： 0577-62826922

产品简介

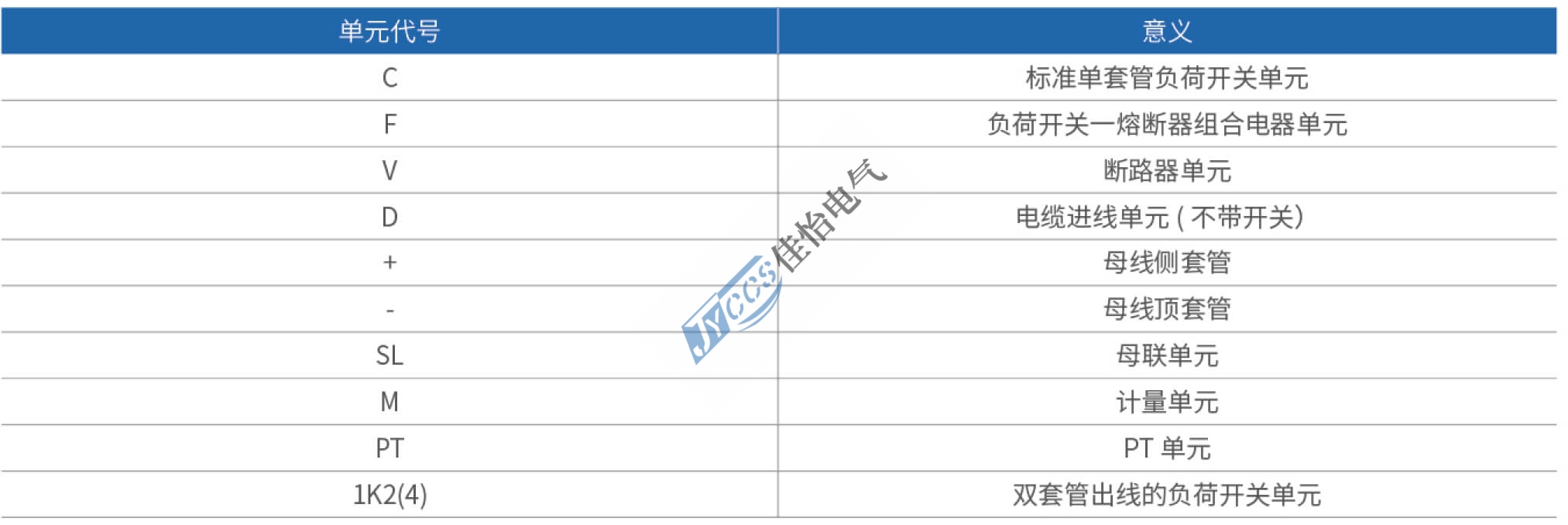

型号说明

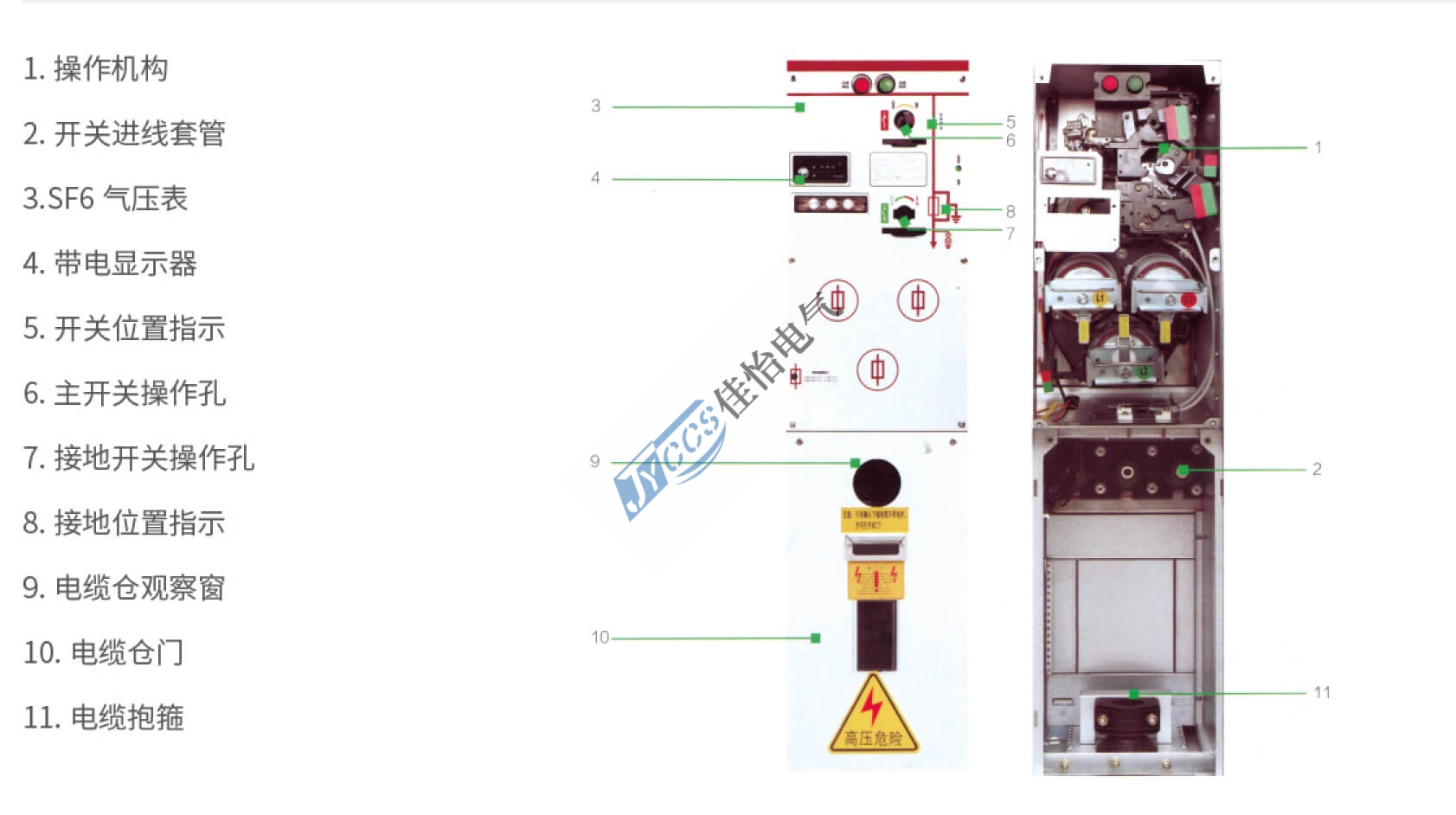

结构特点

操作安全:

通过以下安全措施，我们可为用户提供特别的安全保障:

一体化三工位负荷开关

断路器采用负荷开关替代隔离开关，更安全可靠，一次侧全密闭设计提供意外接触的保护满足五防要求的机械联锁带电显示器可提供进出线路带电指示运行可靠:全密闭设计，所有10KV开关及母线带电体均密封在 3mm不锈钢板焊接成的气箱中;配硅橡胶电缆插头，实现电缆头全绝缘全密封，从而不受灰尘、潮湿、小动物等外界环境影响弹簧储能操作机构，可人工或电动操作面板模拟线图提供开关位置指示柜体用镀锌板制作，表面静电喷涂，增强抗腐蚀性能压力表监视箱体内 SF6 气体安全压力范围。经济性:

免维护

高度可靠

使用寿命可达 20 年

方案灵活:

多种进线方式，可实现左、右、上或前进线

多种组合方式，各单元之间可实现任意组合

采用绝缘母线，可实现前后并柜或左右并柜

设计方案灵活

应用广泛:

馈出线容量大、占地小，适合多种应用需求。

性能指示

SF6 气体压力：20°C下绝对压力 1.4bar

气体年泄露率：0.2%/年

防护等级：IP67

气室不锈钢厚度：3.0mm

母线

开关柜内母线：400mm²Cu

开关柜接地母线：150mm²Cu

颜色

开关柜前面板：RAL7012

侧板和电缆室前盖板：RAL7035

正常运行环境条件

最高温度：40°C

最低温度：-40°C

最大平均相对湿度：< 95%

海拔高度：< 2000 米

满足标准

GB/T11022

GB16926

GB3906

GB38041

GB1985

GB1984

GB3309

IEC60056

IEC60298

IEC60129

IEC60420

IEC60265

IEC60694

设计说明

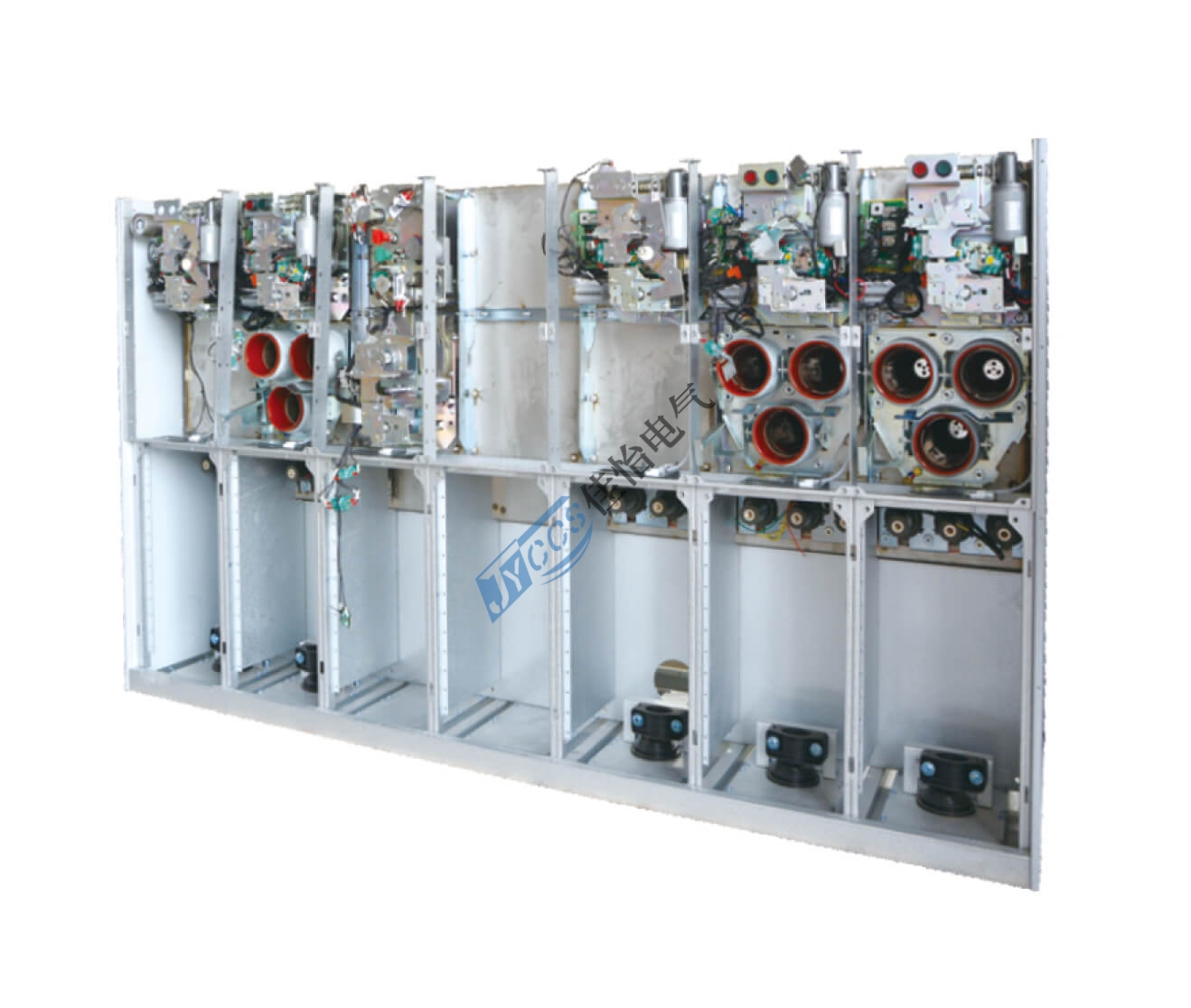

SM6-12 气体全绝缘全封闭环网开关设备安装在一个镀锌板框架上，开关单元在 SF6 气箱内，气箱由抗腐蚀和无磁性 3mm 厚不锈钢板制成。SF6气箱是一个"密封压力系统"，在正常工作环境下可运行 20年。SF6气体正常工作时压力为 0.015~0.04MPa。气箱装有压力释放装置，当压力过高时，保证气体能从底部或后部释放。

电缆室与电缆连接方式

电缆连接室空间大，套管为标准式设计，实现与所有欧式标准电缆插头的配合。正常情况下每个负荷开关单元可接 1~3回出线，特殊设计型可接 4~6 回出线。真空断路器单元可接 1~2回出线。

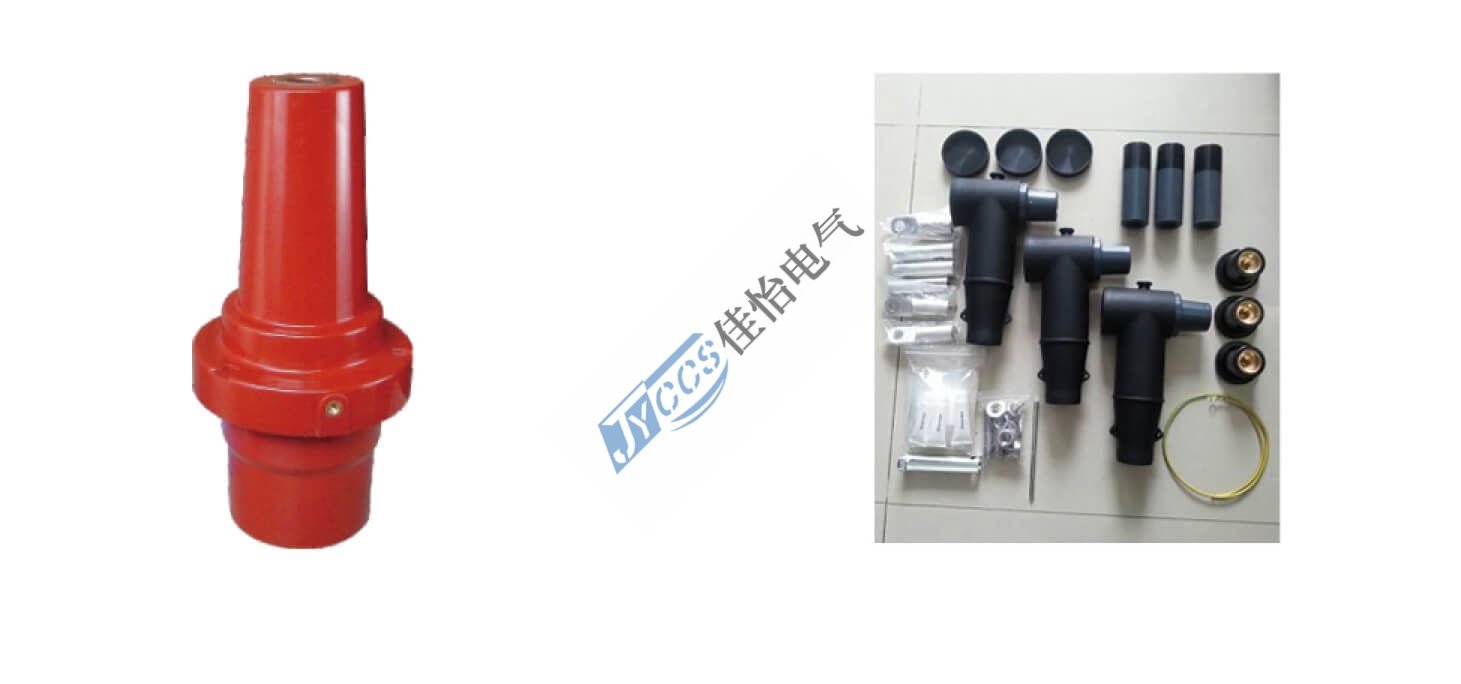

选用国际标准通用规格套管(符合 DIN47636标准或美国标准)，便于用户选择相应的电缆附件。采用丅形前、后电缆插头连接，欧式螺栓逐级紧固式结构，前插头与套管的连接采用 M16 螺栓。电缆连接方式也可选用普通接线端子与热缩套管方式。

浙江佳怡电气有限公司

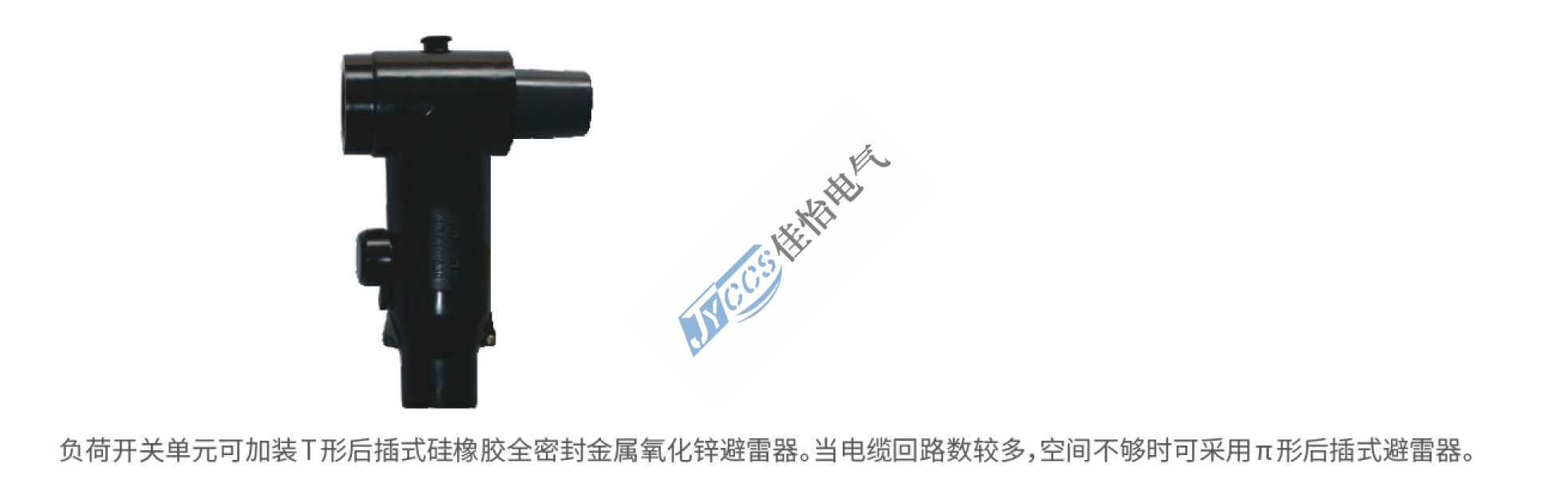

避雷器连接

浙江佳怡电气有限公司

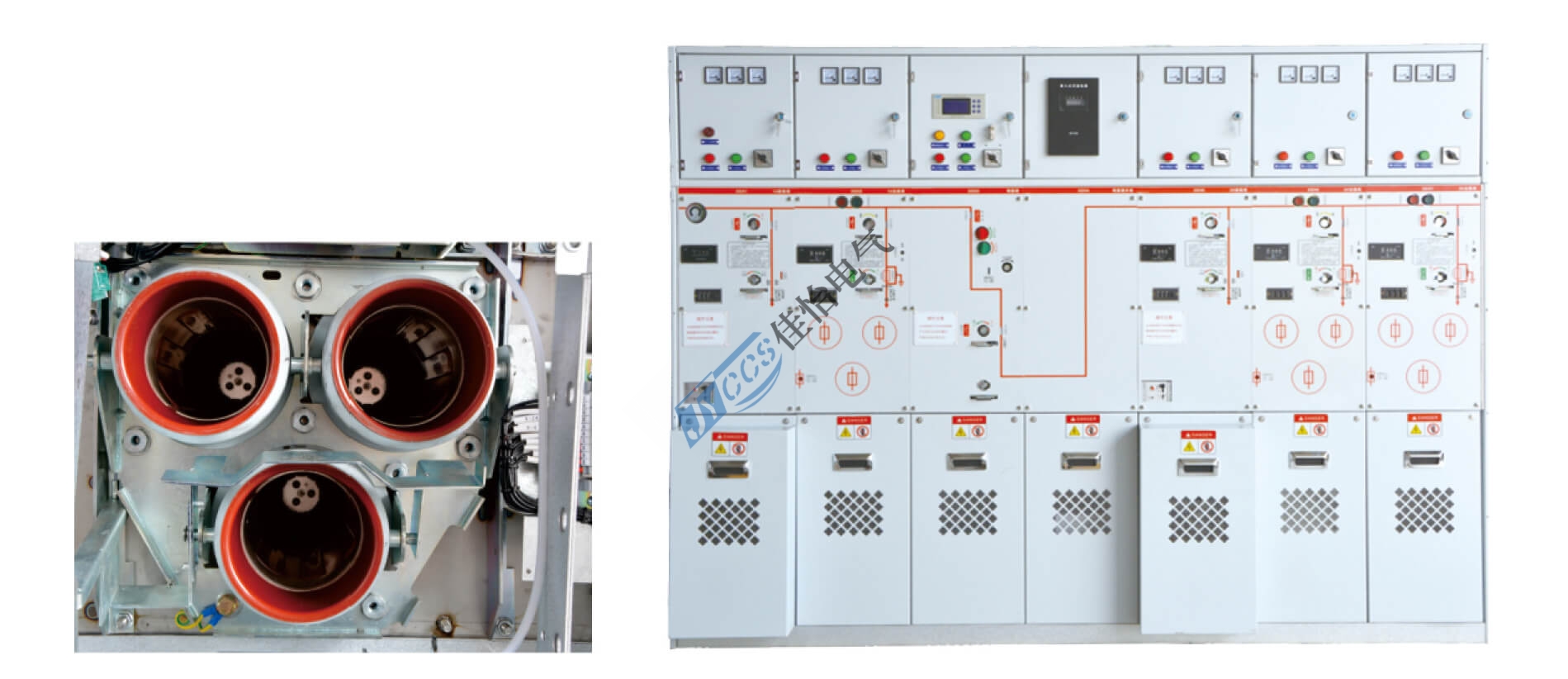

熔断器

SM6-12气体全绝缘全封闭环网开关设备熔断器更换直接、简便。熔断器置于绝缘管内，绝缘管位于 SF6 的金属气箱内，这种设计有如下优点:

◆熔断器盖及密封装置在电场最弱部分，

◆无导电物质能附在熔断器组件上。

◆在 SF6 气体中的部分完全受保护。

◆熔断器盖无需额外的绝缘弹簧储能操作机构和联动跳闸装置保证负荷开关三相在任一相熔断器熔断时同时自动断开。

浙江佳怡电气有限公司

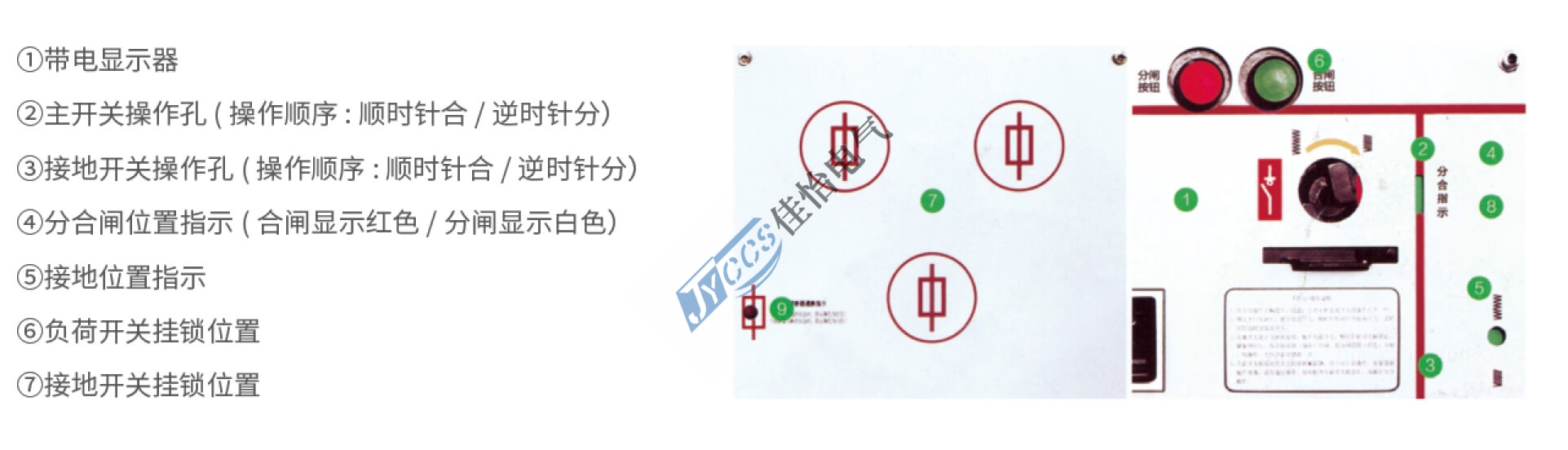

SM6-12 系列开关面板指示

①带电显示器

②主开关操作孔(操作顺序:顺时针合/逆时针分)

③接地开关操作孔(操作顺序:顺时针合/逆时针分)④分合闸位置指示(合闸显示红色/分闸显示白色)

⑤接地位置指示

⑥负荷开关挂锁位置

⑦接地开关挂锁位置

C 单元

1.负荷开关单元 C

该开关可分为单体、单体双套管出线、二单元、三单元、四单元、五单元标准型和带有侧进线套管型，采用共用一个 SF6 气箱的结构,在各单元之间不需要母线外部连接，因此，结构相对简化，便于安装，更为安全; 虽然采用了气箱一体结构，每个单元仍有独立间隔。六单元以上采用绝缘母线并柜实现，可前后或左右并拒，柜型是标准型上侧带母线套管。

浙江佳怡电气有限公司

2.标准配置

◆630A 母线

◆三工位负荷/接地开关

◆弹簧操作机构

◆负荷开关和接地开笑位置指示

◆位于前部水平布置的出线套管

◆进线/母线电压指示器(单体或母线扩展型)

◆出线电压指示器

◆所有的开关功能都可在面板上加装挂锁方式实现控制

◆接地开关与电缆室门的联锁

◆SF6 气压表

◆接地铜排

◆防爆泄压阀

3. 可选配置

◆短路、接地故障指示器

◆测量用环形电流互感器及电流表

◆◆计量用环形电流互感器

◆开关位置钥匙锁

◆电动操作机构

◆永磁操作机构

◆预留母线扩展

◆外部母线

熔断器更换步骤

用开关操作手柄逆时针旋转半圈,往外拉出更换熔断器,安装时对好挂钩位置顺时针旋转。

浙江佳怡电气有限公司

F 单元

1.组合电器单元

组合电器单元用作 1250KVA及以下容量的变压器保护，本单元配有可以装入熔断器的绝缘套筒。绝缘套筒置入 SF6气箱之内，进一步提高其绝缘性能。接地开关闭合时，熔断器下侧同时接地，并实现熔断器上侧与电源的安全隔离，确保更换熔断器时人员的安全。为了保证熔断器在一相熔断后，不致造成电气设缺相运行，本单元中配置了跳闸联动机构，当脱扣观察窗显示红色时，表示脱扣装置动作或熔断器

熔断并跳闸。本单元可以和其它单元组合，实现环网供电。2.标准配置630A 母线

◆ 三工位负荷/接地开关

◆ 弾簧操作机构

◆负荷开关和接地开笑位置指示

◆ 位于前部水平布置的出线套管进线/母线电压指示器(单体或母线扩展型)

◆出线电压指示器

◆ 所有的开关功能都可在面板上加装挂锁方式实现控制

◆接地开关与电缆室门的联锁

◆ SF6 气压表

◆接地铜排

◆ 防爆泄压阀

3.可选配置
