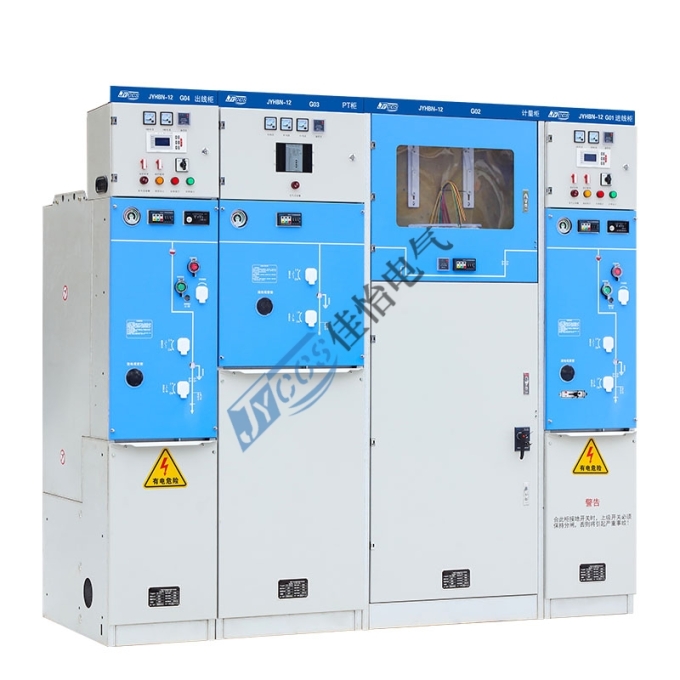

JYHBN-12节能环保型全绝缘环网柜

20 世纪,50年代以来，中压开关设备发展经历了敞开式、箱式、金属封闭式等阶段，在满足设备的功能性使用要求方面已经不存在任何问题，而且产品早已系列化和使用范围全覆盖。体积小、免维护、高模块化、安全可靠

服务热线： 0577-62826922

产品简介

20 世纪,50年代以来，中压开关设备发展经历了敞开式、箱式、金属封闭式等阶段，在满足设备的功能性使用要求方面已经不存在任何问题，而且产品早已系列化和使用范围全覆盖。体积小、免维护、高模块化、安全可靠的环保气体绝缘环网柜快速发展，可实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求;系统同时可广泛应用于交通、工厂、医院、学校、建筑、住宅小区及商用写字楼等智能配电领域。

JVHBN-12 节能环保型全绝缘环网柜全面引进领先的生产设备及制造技术，实现本地化生产，大大降低了制造成本，缩短了交货周期。推出后深受用户好评。

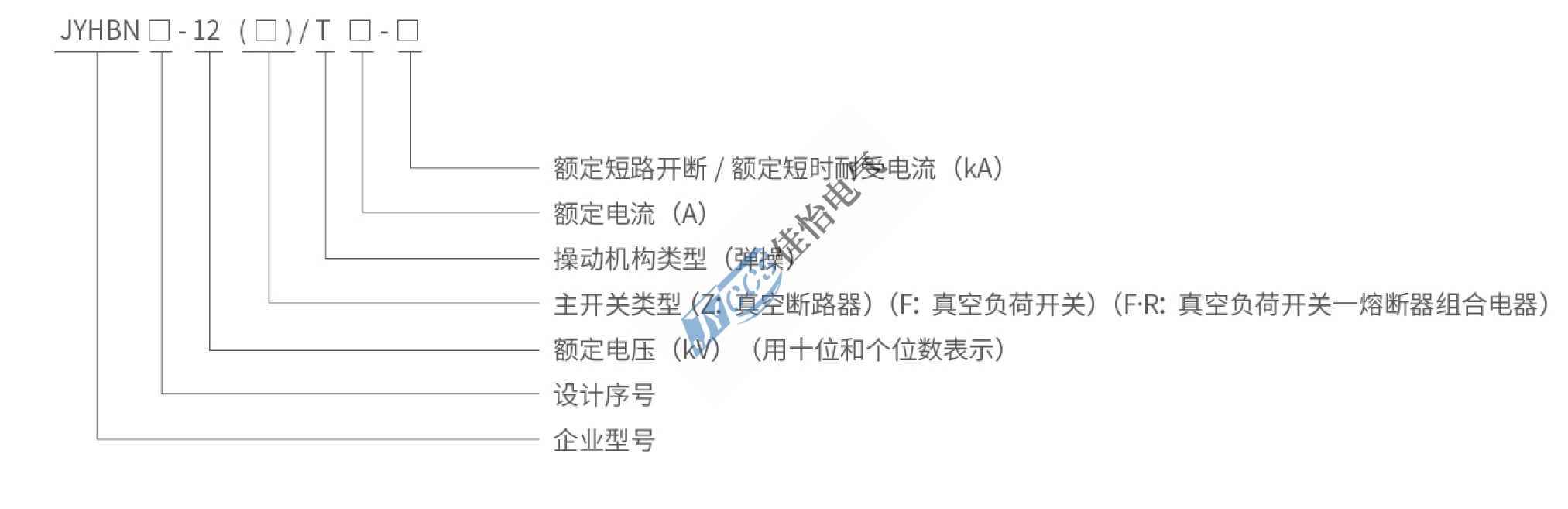

型号说明

浙江佳怡电气有限公司

注:企业型号定义如下

JYHBN-E-V:可扩展断路器方案

JYHBN-E-C:可扩展负荷开关方案

JYHBN-E-T:可扩展负荷开关一熔断器组合电器方案

JYHBN-V/C/C:不可扩展断路器+负荷开关+负荷开关三单元共箱方案

使用环境

◇海拔高度:< 2000m(安装海拔高度超过 2000m);

◇环境温度:最高温度:40℃;最低温度:-40℃℃;24h内平均气温不超过 35℃C:环境湿度:24h相对湿度平均不超过 95%;月相对湿度平均值不超过90%;

◇安装环境:周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈振动冲击;

◇抗震裂度:8度。

依据标准

GB/T 11022-2011 高压开关设备和控制设备标准的公用技术要求

JB/T3855-2008 3.6kV~ 40.5kV 户内交流高压真空断路器

GB3906-2006 3.6kV~40.5kV 交流金属封闭开关设备和控制设备

GB 4208-2008 外壳防护等级(IP 代码)

GB 1984-2014 高压交流断路器

GB3804-2004 3.6kV~40.5kV高压交流负荷开关

GB 16926-2009 高压交流负荷开关一熔断器组合电器

GB 1985-2014 高压交流隔离开关和接地开关

GB3309-1989高压开关设备常温下的机械试验

GB/T4205-2010人机界面(MMI)一操作规则

GB/T6388-1986 运输包装收发货标志

GB 9969-2008 工业产品使用说明总则

GB/T 13384-2008 机电产品包装通用技术条件

GB/T 14436-1993 工业产品保证文件总则

DL/T404-2007 3.6kV~40.5kV 交流金属封闭开关设备和控制设备GB/T 191-2008 包装储运图示标志

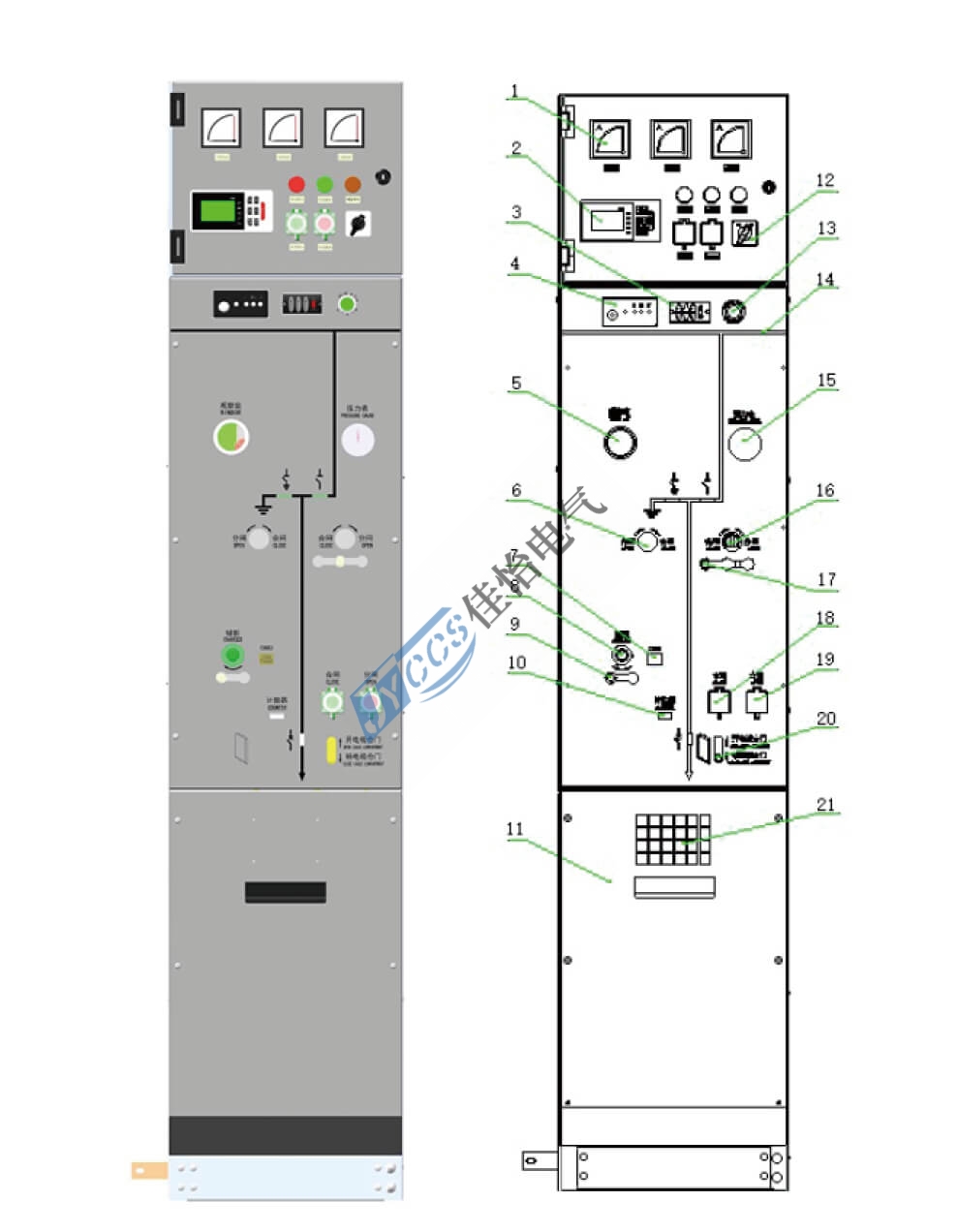

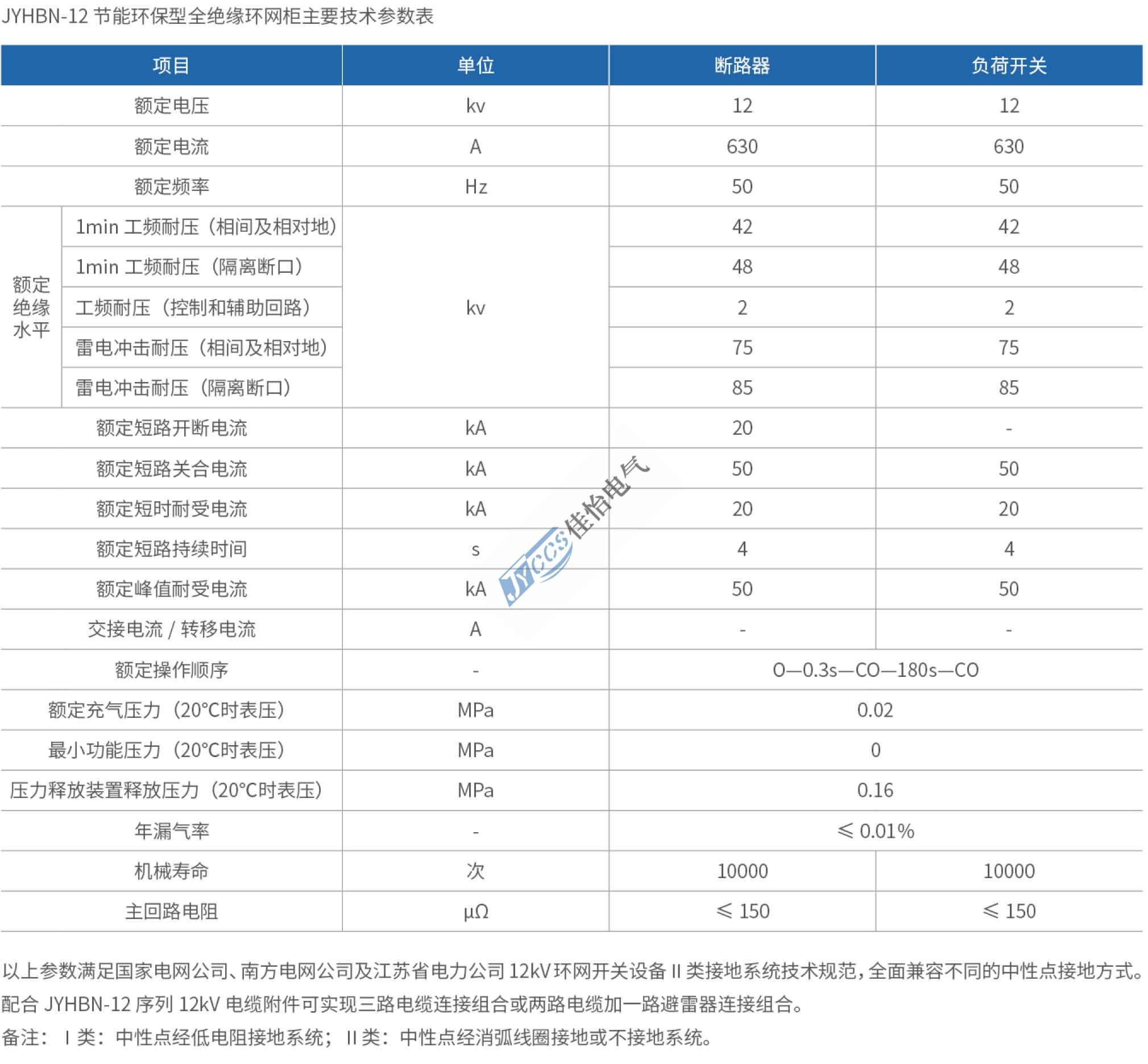

结构特点

◇功能复合、一体化产品开关设备的充气壳体采用高品质的厚 2.5mm 不锈钢板通过激光焊接而成，保证气箱密闭可靠性，机械强度高，耐腐蚀性好，充气壳体的防护等级达到 IP67;气箱装有防爆膜片，能有效防止气压过高时对人和设备造成的损害;将全部导电部件封闭在气箱当中，既能避免外界环境因素的影响，又能提高运行可靠性，使其具备免维护(或少维护)的功能，同时还能符合体积小型化要求。开关采用三工位(隔离+接地)+真空灭弧室，该结构是目前技术最成熟的配置方式，特别适合目前电网运行维护需求。

◇环保、无污染

JVHBN-12节能环保型全绝缘环网柜的绝缘介质是零级干燥空气(外购)或符合GB/T8979-2008的 99.99% 纯 N2，气体的泄露对外界环境不会造成任何影响，无需进行任何回收处理。

◇完善的机械连锁

JYHBN-12 节能环保型全绝缘环网柜的操作面板具有完善的五防机械连锁功能，所有的连锁功能都在内部已配置好，操作时请按操作说明顺序操作，使用非常方便。

◇灵活的拓展化设计

JYHBN-12 节能环保型全绝缘环网柜为模块化设计，可以将各种模块通过专用的母线连接件，实现多样化的单元组合，最大限度的满足中国各个地方复杂多样的配电设计方案。
