HXGN17-12箱式固定交流金属封闭开关设备

HXGN17-12箱式固定交流金属封闭开关设备(简称环网柜)是额定电压 12kv。额定频率 50Hz的交流高压成套电器装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和等作用，它

服务热线： 0577-62826922

产品简介

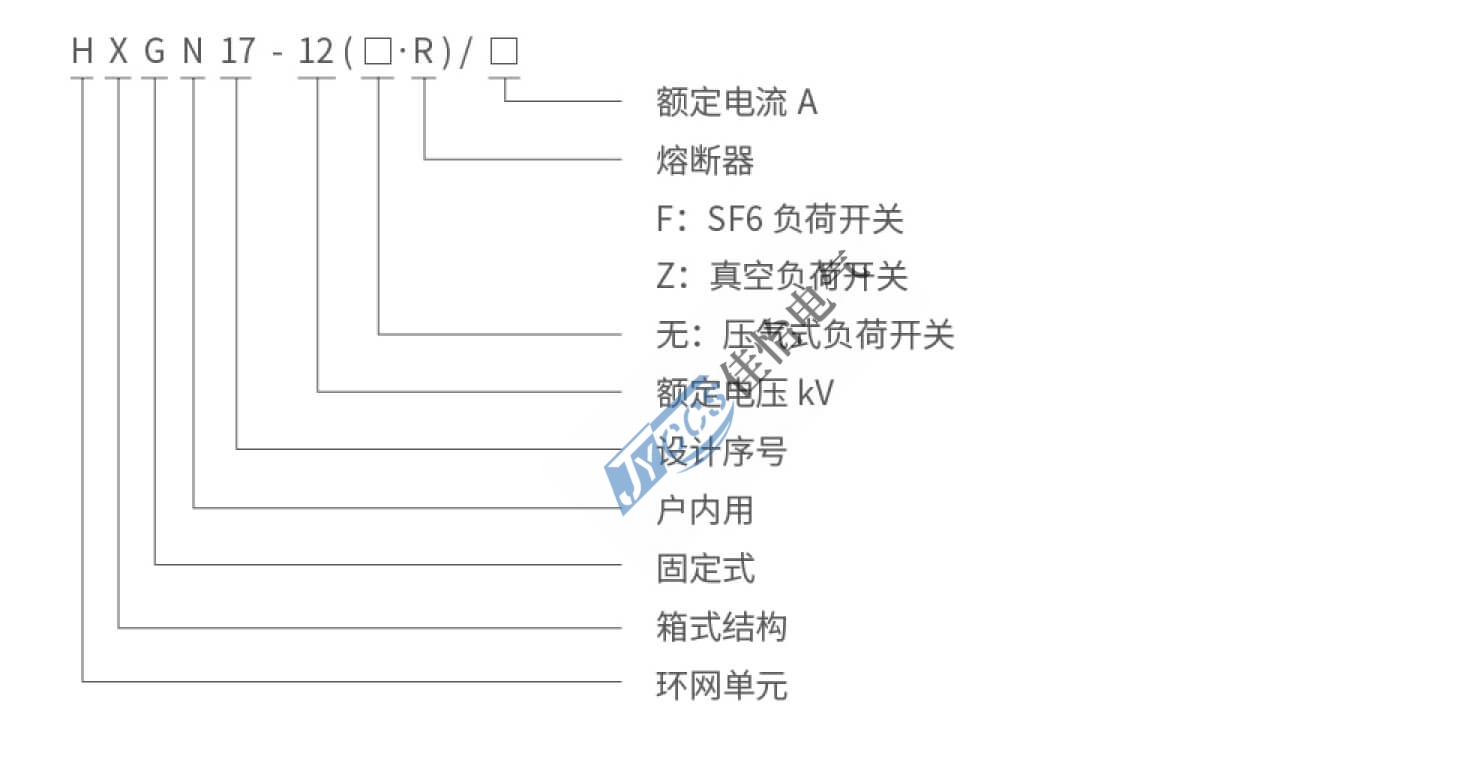

型号说明

结构特点

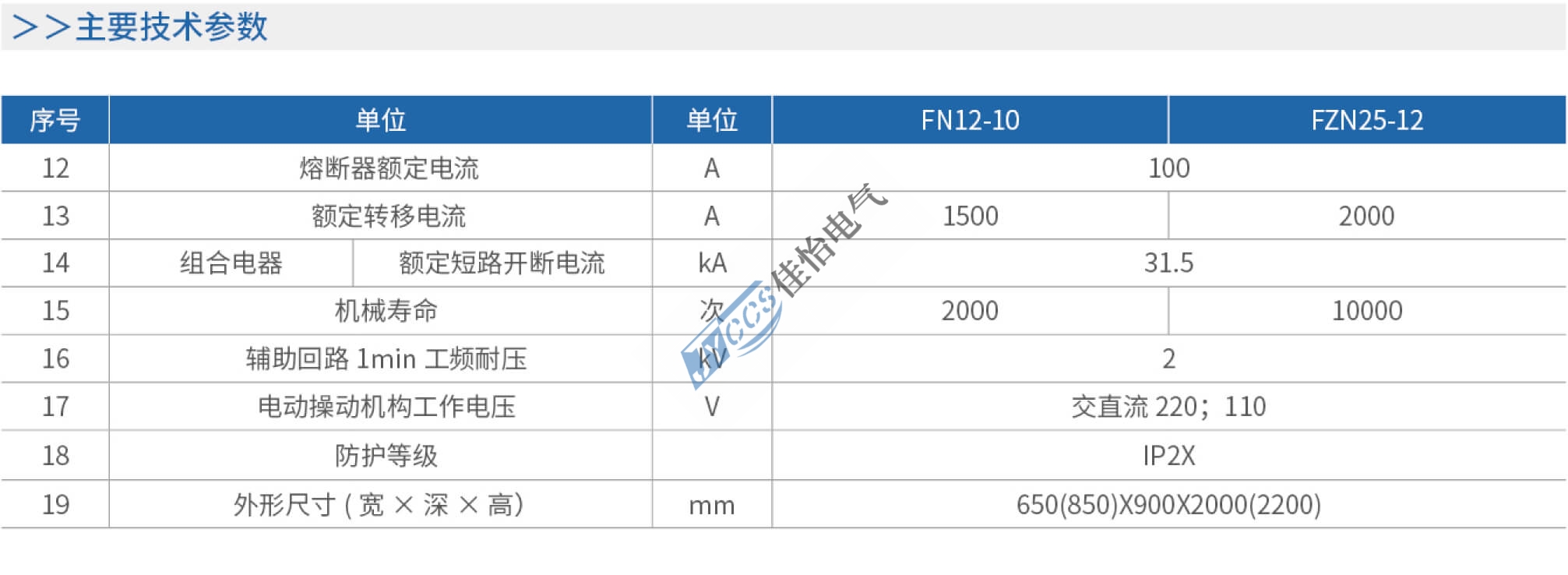

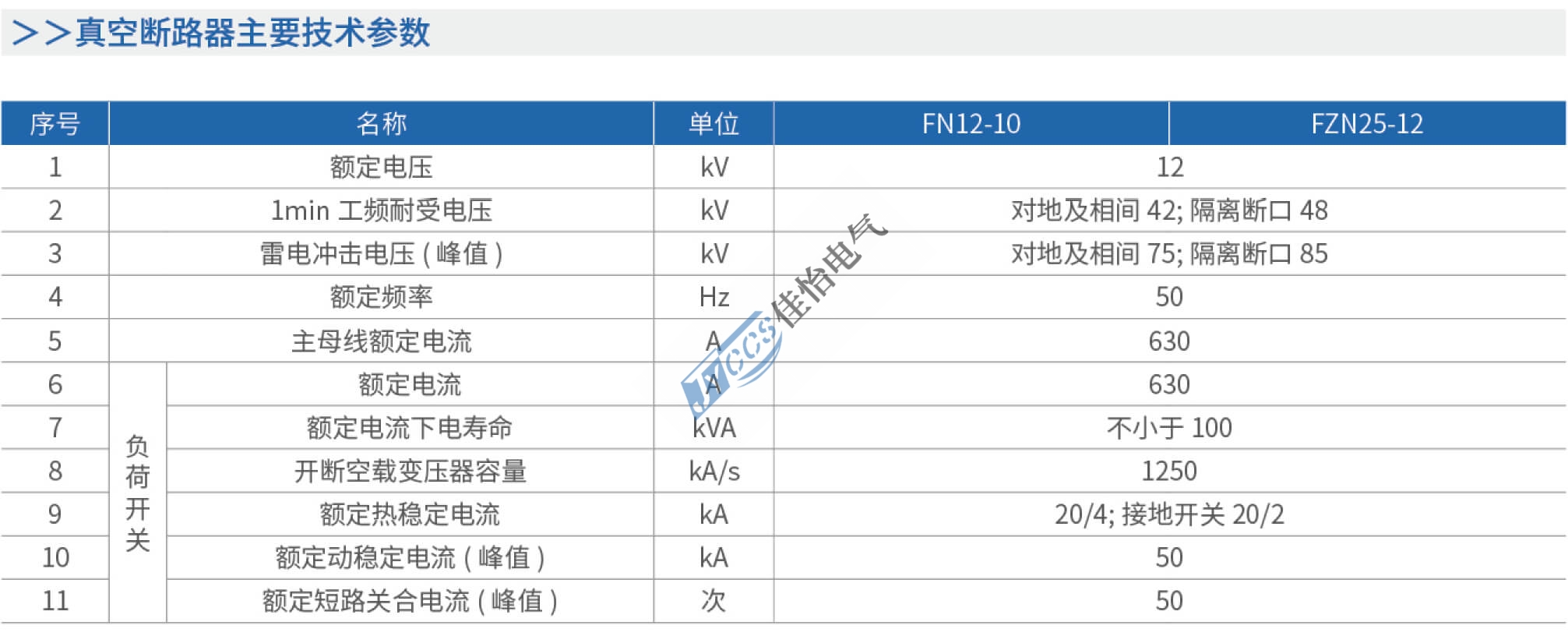

技术参数

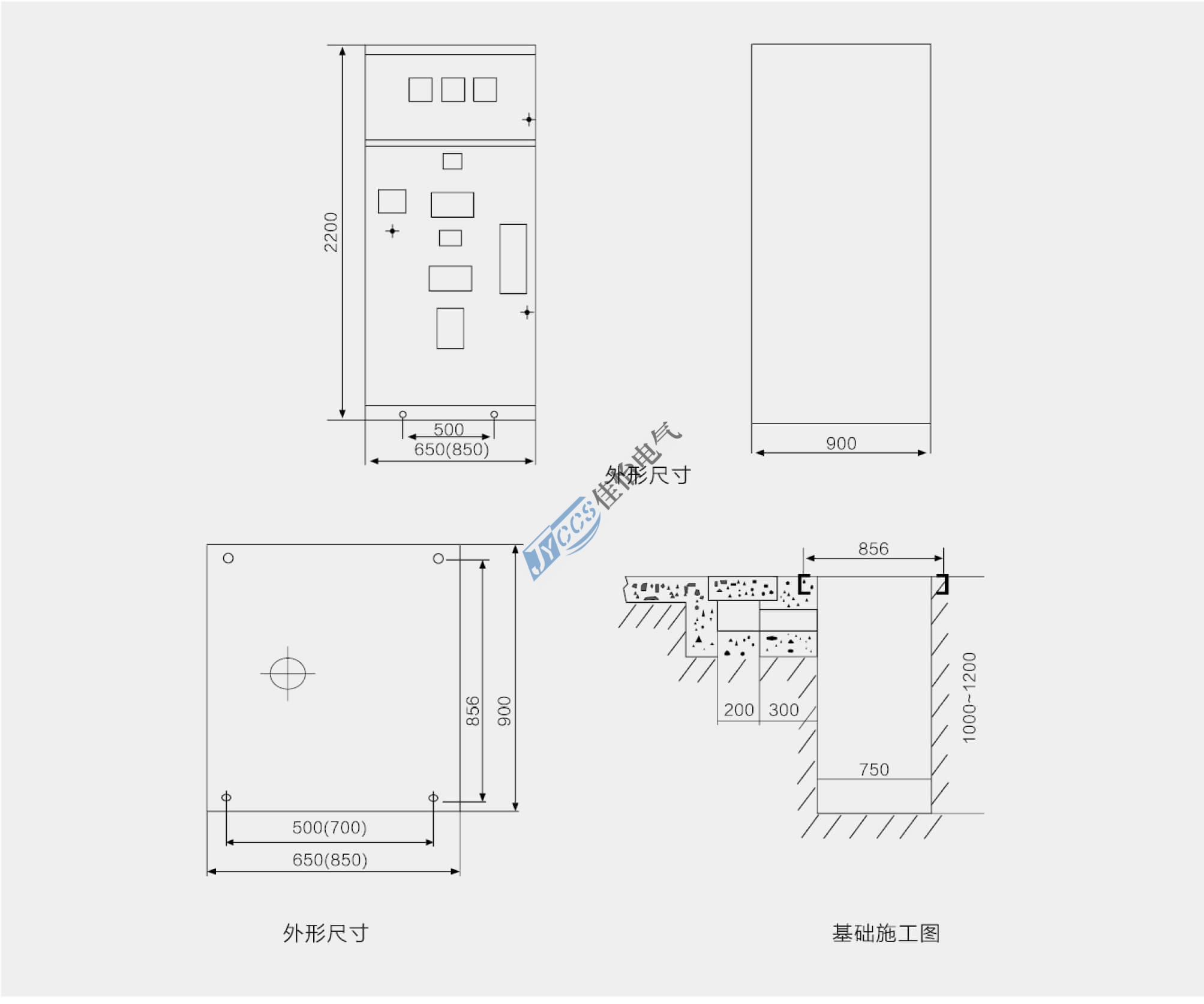

外形及安装尺寸

浙江佳怡电气有限公司

安装、贮运和验收

使用与故障处理

◆包装、贮运

◇环网柜在出厂时为单台木箱包装。在贮运过程中不允许倾翻、倒置和剧烈振动。搬动时不允许在地面上直接推拉;在无起吊装置时，可在包装箱枕木下垫入圆筒，使其滑到安装位置。

◇防止柜体雨淋、受潮。

◇环网柜应放在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱等存放在一仓库内。

◆验收

◇开箱前检查包装是否损坏，拆箱时注意保护产品。

2.2 对柜体进行外观检査;同时检查柜内各元器件有无损坏、配件是否与装箱单相符。

◇检查随机文件是否安全。

a、产品使用说明书及柜内各元器件说明书:

b、出厂试验报告;

c、产品合格证;

d、装箱单;

e、二次接线图。

安装与调试

安装时先将环网柜放置在安装基础上，并将其排列整齐、调试好，然后用紧固件紧固好。

◆安装主母线时，打开母线室进行安装，连接母线的接触面应平整、无污物。

◆环网柜的接地应可靠接地，并对接地进行回路检查。

◆调试时按环网柜使用说明书及柜内各元器件的说明书进行调试。

◆安装调试后，将各自开关元件及防误操作机构进行5次操作，未发现异常现象，则认为开关机械操作正常。使用与故障处理

◆送电前检查

环网柜在送电前全面检查柜内所有元器件的电气性能、绝缘水平及接线正确性，检查一切正常方可投入运行。◆正常运行状态

在正常运行时，无论进线柜或出线柜，负荷开关应处于合闸位置，接地刀处在分闸位置，柜体处于关闭紧锁状态。

◆故障处理

◇在进线柜发生故障检修时，应先切断进线电源，将负荷开关分闸，同时检查柜上带电显示器，确认无误后，合接地

刀，打开门进行检修。

◇在出线柜出现故障检修时，应先分断柜内的负荷开关，合上接地刀，打开前门进行检修，此时主母线处于带电状态。维护与检修

◆环网柜在下列情况下需要进行维护与检修;

在运行5 年后对产品绝缘水平进行检查;a、

b、在负荷开关开断满 100 次后，应对主回路电阻、负荷开关的功、静触头及辅助触头等进行检查。

一般情况下，应在停电后对环网柜进行维护与检修。
