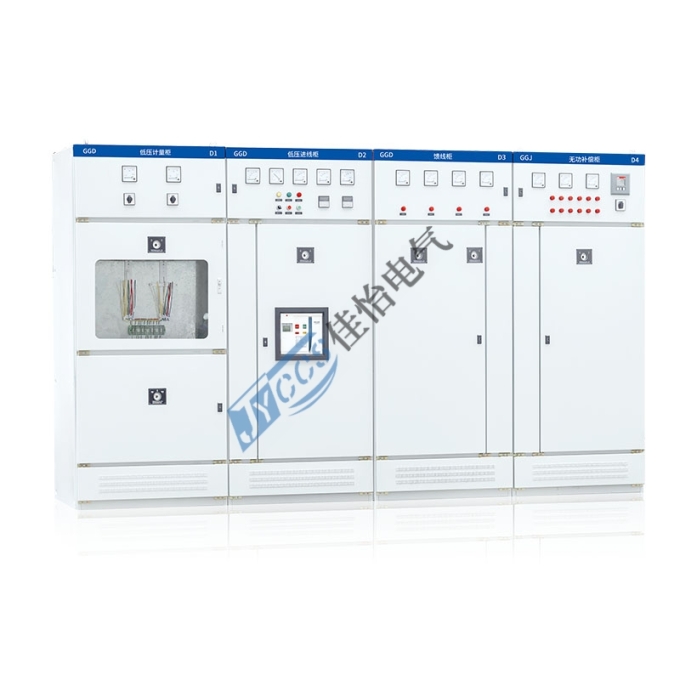

产品简介

◇ GGD 型交流低压配电柜的柜体采用通用柜的型式，构架用 8MF 冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。

通用柜的零部件按模块原理设计，并有20 模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高了工作效率。◇GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上型成一个自然风道，达到散热的目的。◇GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外型和各部分的分割尺寸，使整柜美观大方，面目一新。◇柜门用转轴活动铰链与构架相连，安装拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

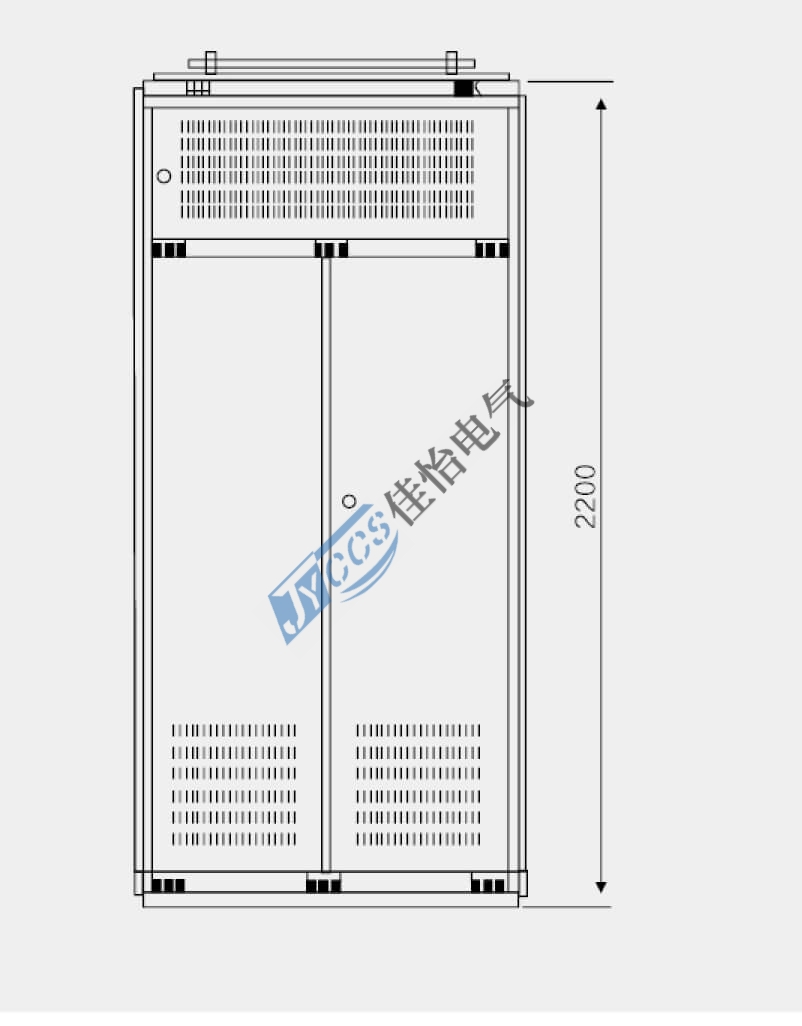

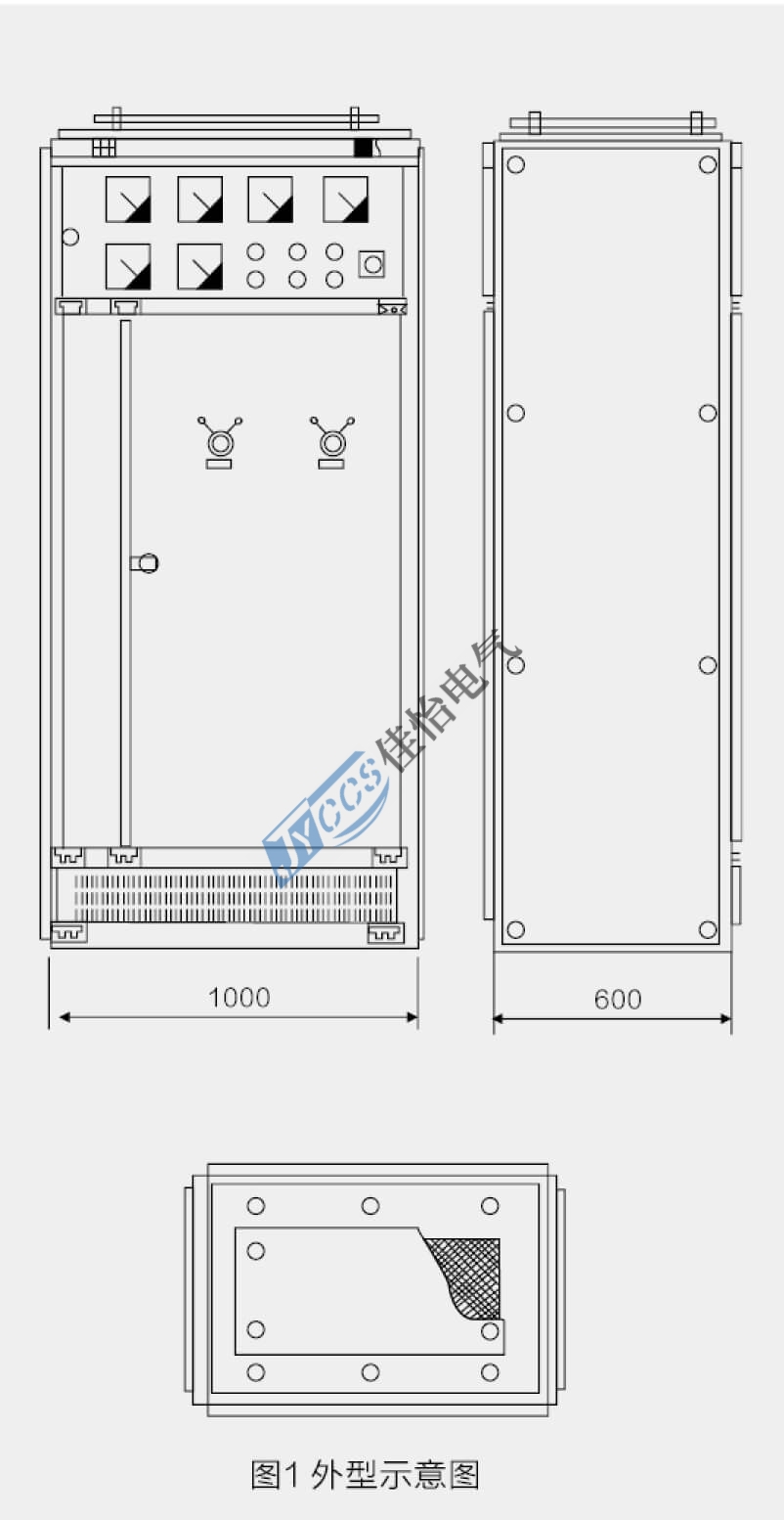

(装有电器元件的仪表门用多股软铜线与框架连接，柜内的安装件与柜架间用滚花螺钉连接，整柜构成完整的接地保护电路。◇柜体表面采用喷塑，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。◇柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。◇柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~IP40 之间选择，外型及安装尺寸示意图见图 1、图 2。

◆主电路方案

GGD 柜的主电路设计了 129 个方案，共 298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。其中:

GGD1型 49 个方案 123 个规格

GGD2 型 53 个方案 107 个规格

GGD3 型 27个方案 68 个规格

主电路方案是征求了广大设计使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到 3200A，适合 2000KVA及以下的配申变压器选用。此外，为适应无功补偿的需要设计了 GGJ1-GGJ2 电容补偿柜，其主电路4个方案，共 12个规格。

◆辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件。

◆电器元件选择

◇GGD柜主要采用国内已能批量生产的较完善的电器元件，如ME、DW15、DW17、DW45、CM1、NM1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如 DZ20等。不选用已淘汰的产品。

◇HD13BX和 HS13BX型旋转操作式刀开关为满足 GGD 柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。

◇如设计部门根据用户需要，选用性能更优良、技术更完善的新型电器元件时，因 GGD 柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

◇为进一步提高主电路的动稳定能力，配用 GGD 柜专用的ZMJ型组合型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型 PPO合金材料热塑成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑时套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
