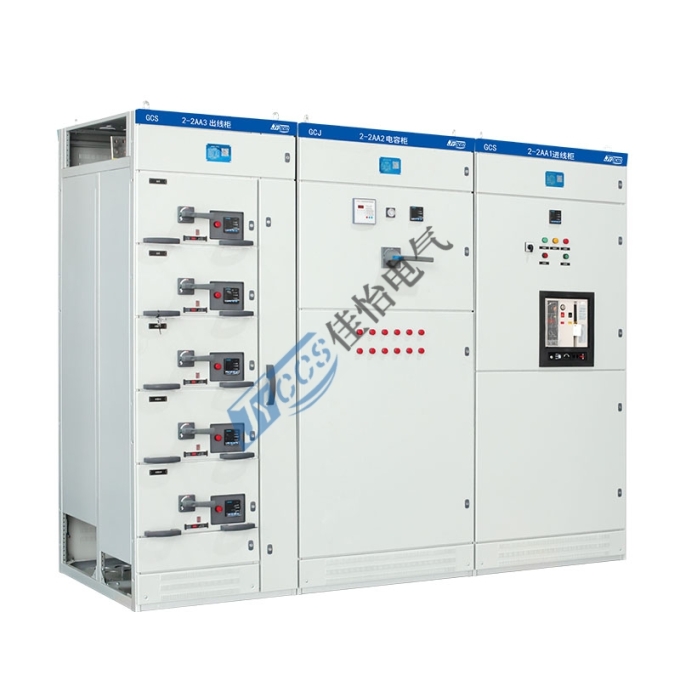

GCS低压抽出式开关柜

GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)Hz、额定工作电

服务热线： 0577-62826922

产品简介

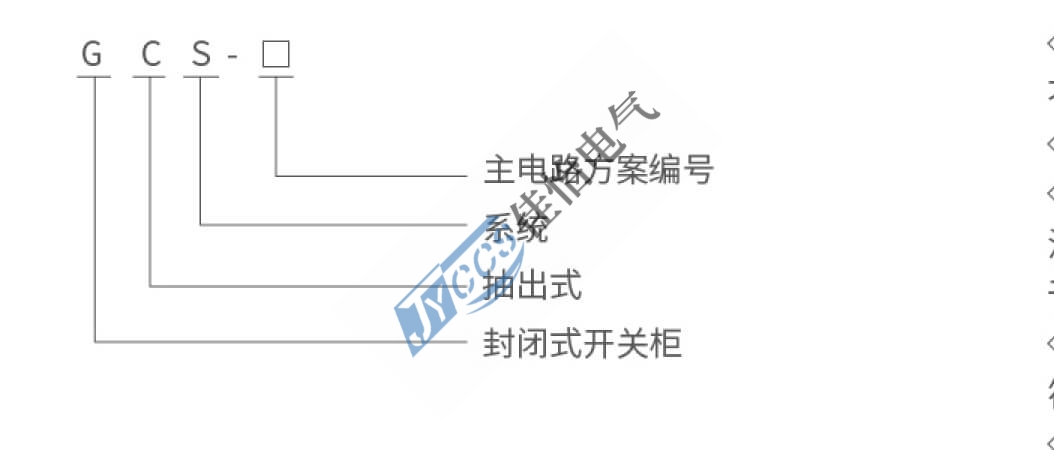

型号说明

结构特点

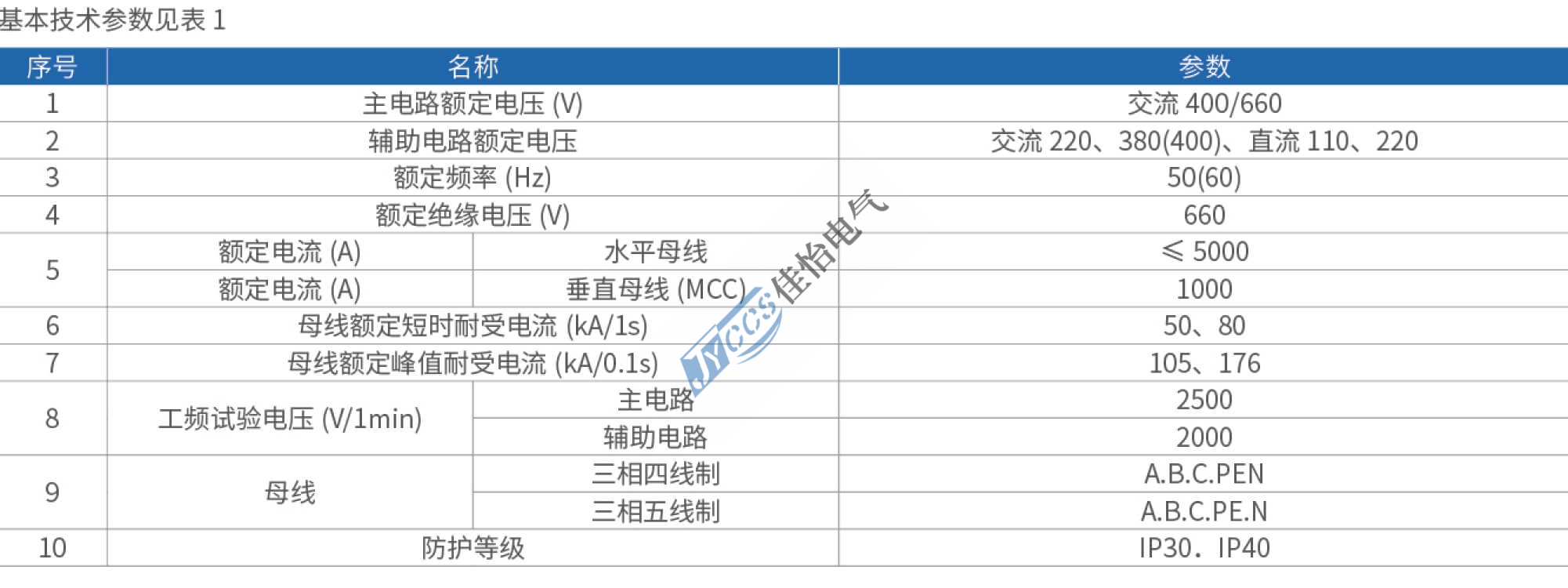

技术参数

浙江佳怡电气有限公司

◆主电路方案

GCS 柜的主电路方案共 32 组 118 个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电力用户的需要，额定工作电流为 5000A，适用 2500KVA及以下的配电变压器选用。此外，为适用供用电提高功率因数的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。

◆辅助电路方案

GCS辅助电路图册共有辅助电路方案120个,分上下两册。上册《交流操作部分》共分63个方案,下册《直流操作部分》共有 57 个方案。直流操作部分的辅助电路方案，主要用干发电厂变电站的低压厂(所)用系统。适用于 200MW 及以下和 300MW 及以上容量机组低压)用系统，工作(备用)电源进线，电源馈线和电动机馈线的一般控制方式。

交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电气联锁备用自投、自复等控制电路，工程设计中可以直接采用。

直流以控制电源的为直流 220V或 110V，交流控制电源的为交流 380V或 220V，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源采用不接地方式控制变压器，留有 24V 电源供需要使用弱电信号灯时采用。电度表的安装地点和电压信号的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。

◆主母线

为提高母线动热稳定能力和改善接触面的温升，设备全部采用 TMYT2 系列硬铜排，铜排采用全长镀锡，也可选用全长镀银铜母线。

水平母线、垂直母线分别安装于柜内母线隔离室内。

◇中性接地母线采用硬铜排。贯通水平中性接地线(PEN)或接地+中性线(PE+N)。◆电器元件选择

GCS 柜主要选用技术专业性能稳定指标值高的，采用引进技术国内已能批量生产的电器元件。

◇ 主开关

630A及以上的电源进线及馈线开关，主选DW45系列，也可选用 DW48 系列、AE系列、3WE或 ME系列，认为有必要时，也可选

用进口的 M 系列或F系列。◇630A 以下的馈线和电动机控制开关，主要选用TG系列、CM1系列、NM 系列、CDM 系列、TG30 系列等塑壳开关。◇为提高主电路的动稳定能力，设计了 GCS系列专用的组合式母线夹和绝缘支件，采用高强度、阻燃型的合成材料热塑成型，绝缘

强度高，自熄性能好，结构独特。

(为降低功能单元的间隔板、接插件、电缆头的温升，设计了 GCS 柜专用的转接件，转接件容量大，温升降低。

◇如设计部门根据用户需要,选用性能更优良、技术更专业的新型电器元件时,因GCS系列柜具有良好的通用性,不会因更新电器元件。

造成制造和安装方面的困难。

浙江佳怡电气有限公司

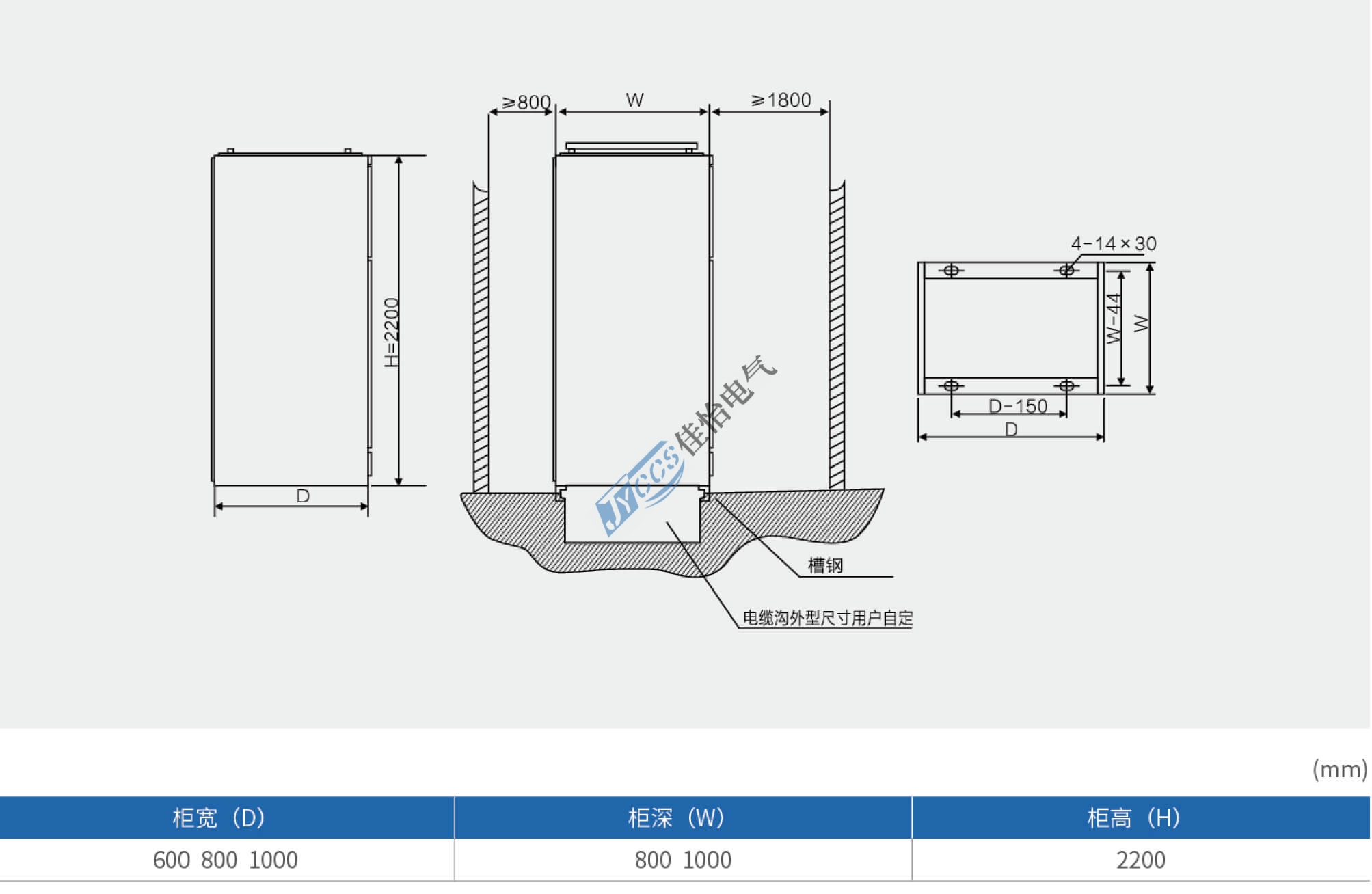

外形及安装尺寸

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好取证和善后处理。对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。

产品的安装应按安装示意图进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因有不平整时需平整后再连接紧固。

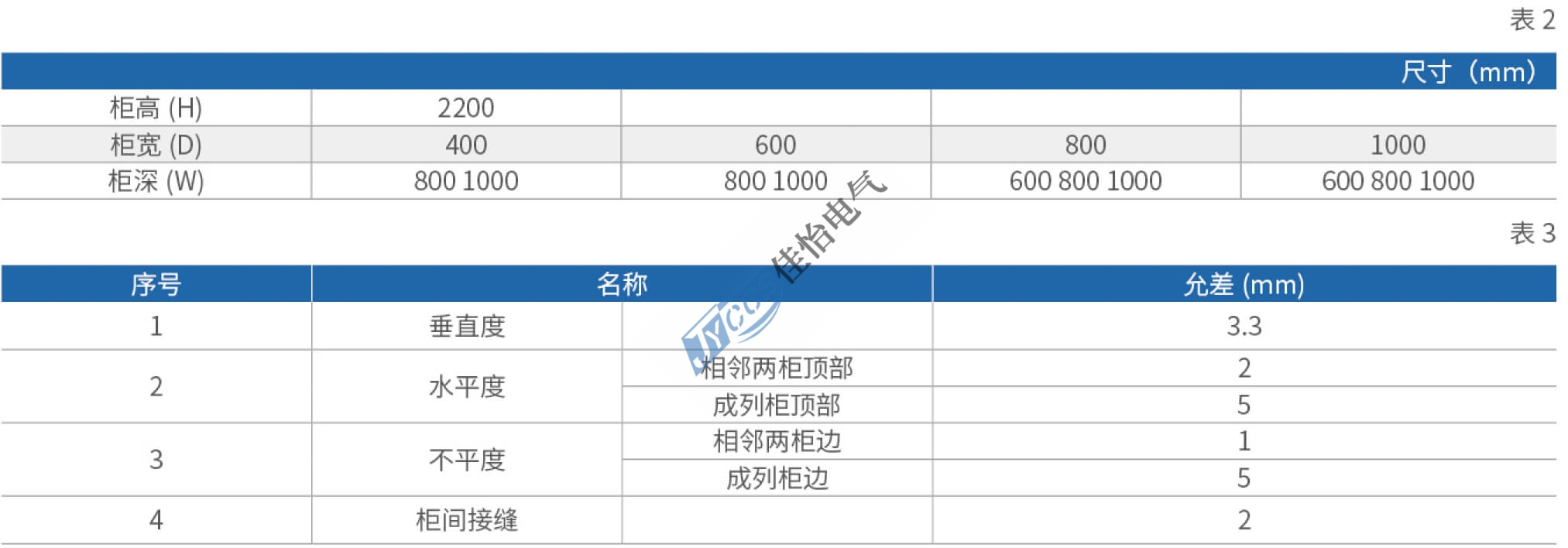

◆设备单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合表3规定。

◆产品安装后投运前的检查与试验

◇检查柜面漆或其它覆盖材料(如喷塑)有否损坏，柜内是否干燥清洁。

电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

◇主要电器的通断是否可靠、准确。

◇抽屉或抽出式机构抽拉应当灵活、轻便、无卡阻和碰撞现象。

◇抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠。

◇一次方案、二次原理及抽屉尺寸完全相同的抽屉应能方便的互换，无卡阻和碰撞现象。

◇更换熔断器的熔芯时，应符合工程设计的要求。

◇保护的整定值应根据实际负荷进行正确的整定。

◇用 1000V 兆欧表测量绝缘电阻值不得低于10M2。

◇各母线的连接应良好，绝缘支撑件，安装件及其它附件安装应牢固可靠。

◆ 使用注意事项

◇设备为不靠墙安装，正面操作,双面维护的低压配电柜。柜的维修通道及柜门,必须由考核合格的专业人员方可进入或开启进行操作、检查和维修。

◇ 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。

◇经过安装和维护后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。抽屉的操作

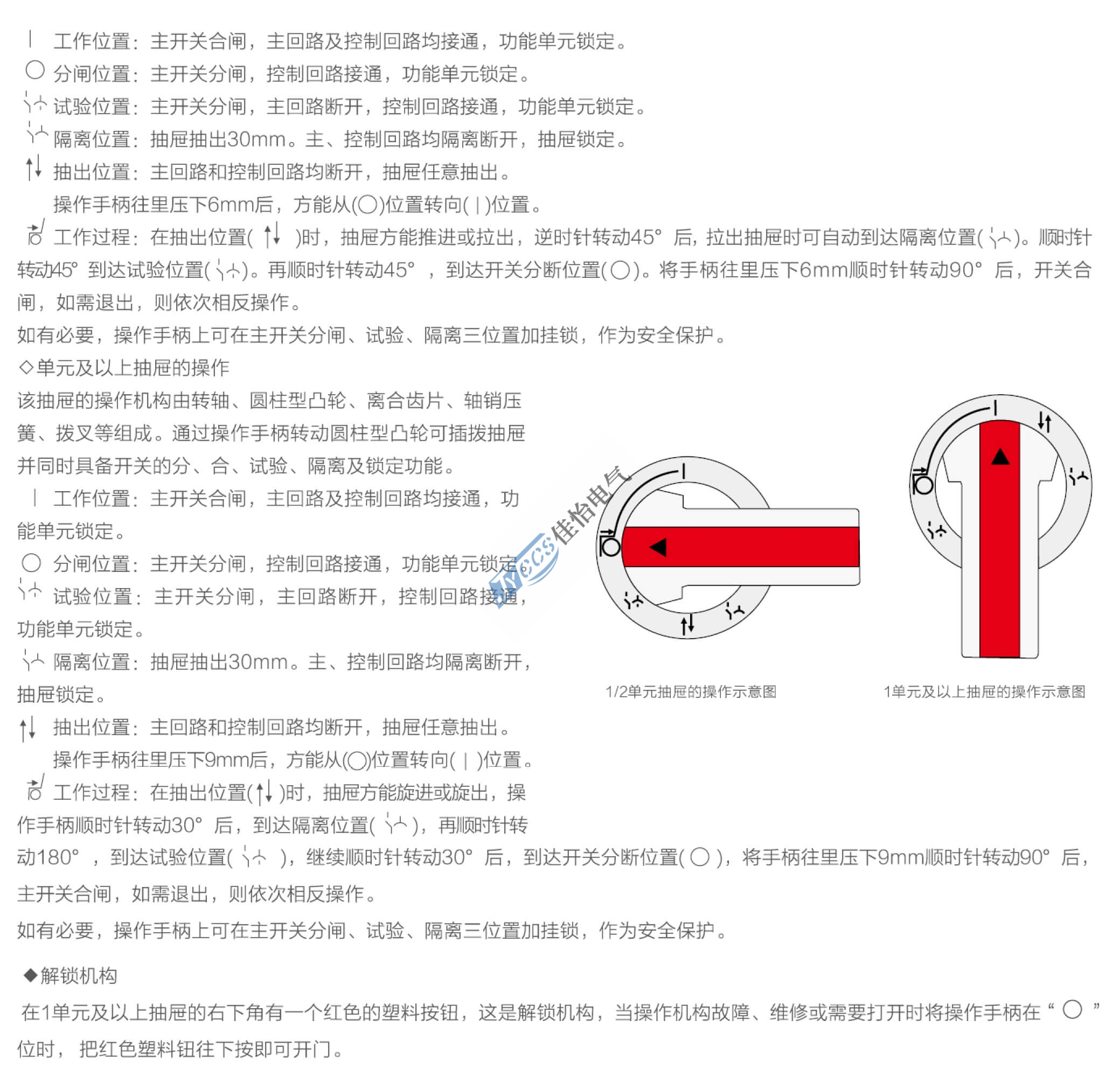

◇1/2 抽屉的操作

该抽屉的操作机构由转动部分，转轴、锁扣等组成，具有开关的分合、试验、隔离及锁定功能。操作机构还装有微动开关作为电气闭锁之用。

工作位置:主开关合闸，主回路及控制回路均接通，功能单元锁定。

浙江佳怡电气有限公司

出厂资料及附件

◆制造厂供货时应提供下列文件及附件

◇发货清单

◇产品合格证及出厂试验报告

◇使用说明书

◇有关电气图纸

◇主要元件说明书

◇柜门钥匙，操作手柄及合同单规定的备品备件

订货须知

◆订货时用户应提供

◇主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置整定电流以及必要的技术参数。

◇标明进出线电缆规格。

◇开关柜内主要电气元件的型号，规格及数量。

◇ 如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据。

◇开关柜使用在特殊环境条件时，应在订货时详细说明。

◇开关柜表面颜色及其它具体要求。
