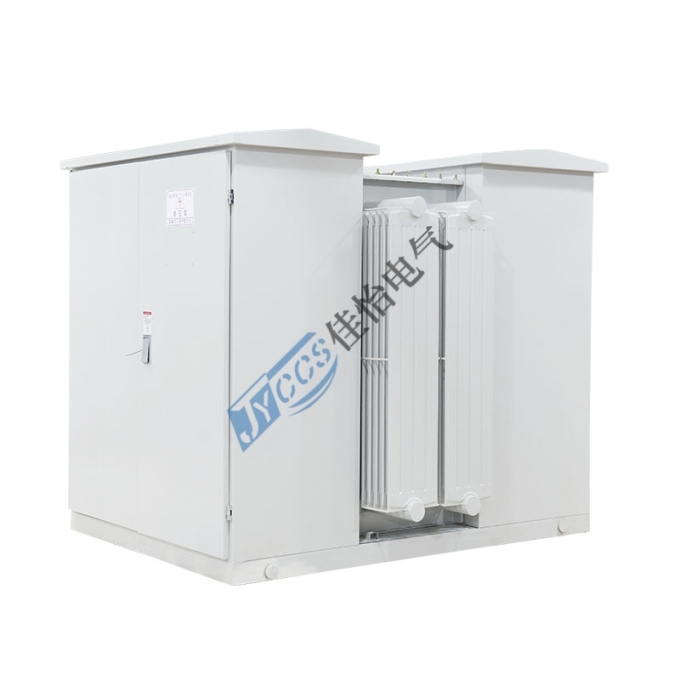

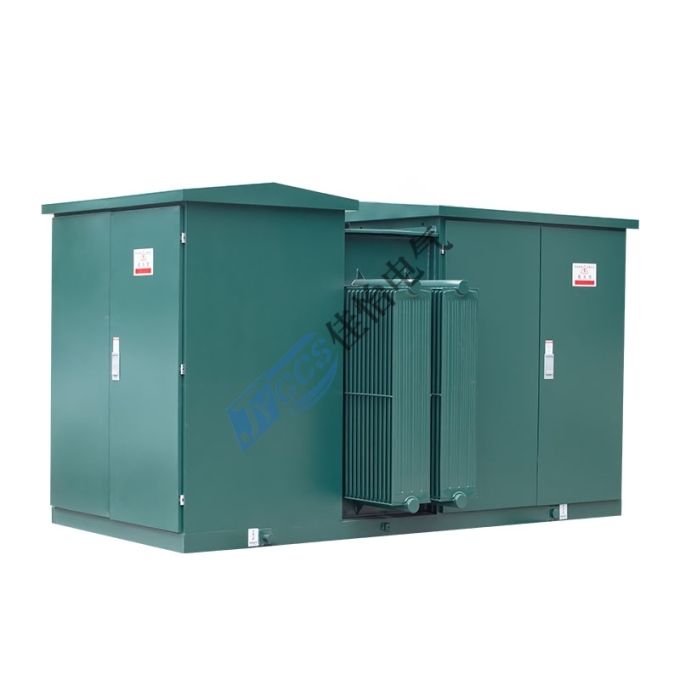

ZGS-12美式预装式箱式变电站

ZGS-12美式预装式箱式变电站

ZGS-12美式预装式箱式变电站

本产品是吸收国外专业技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。ZG

服务热线： 0577-62826922

产品简介

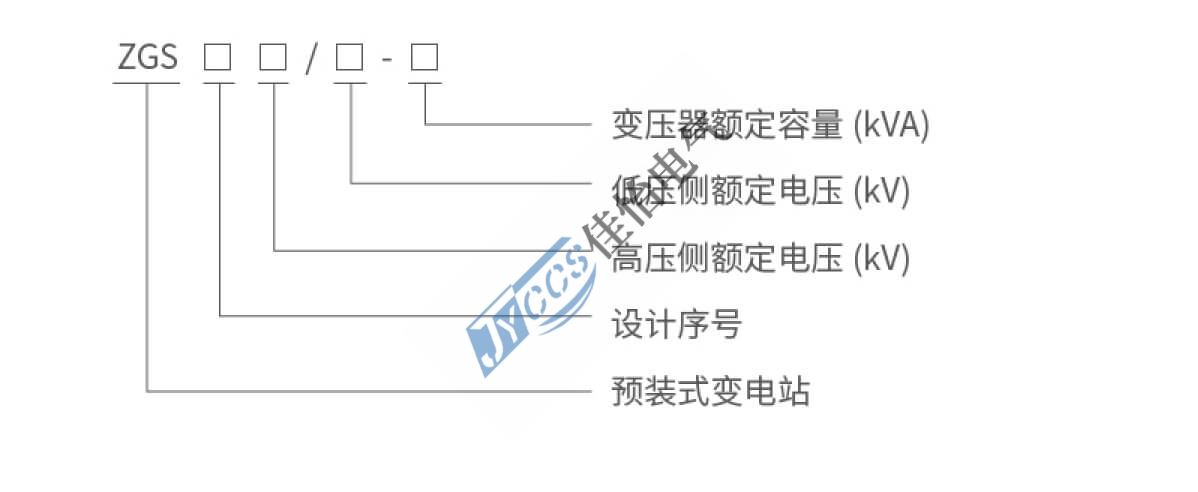

型号说明

结构特点

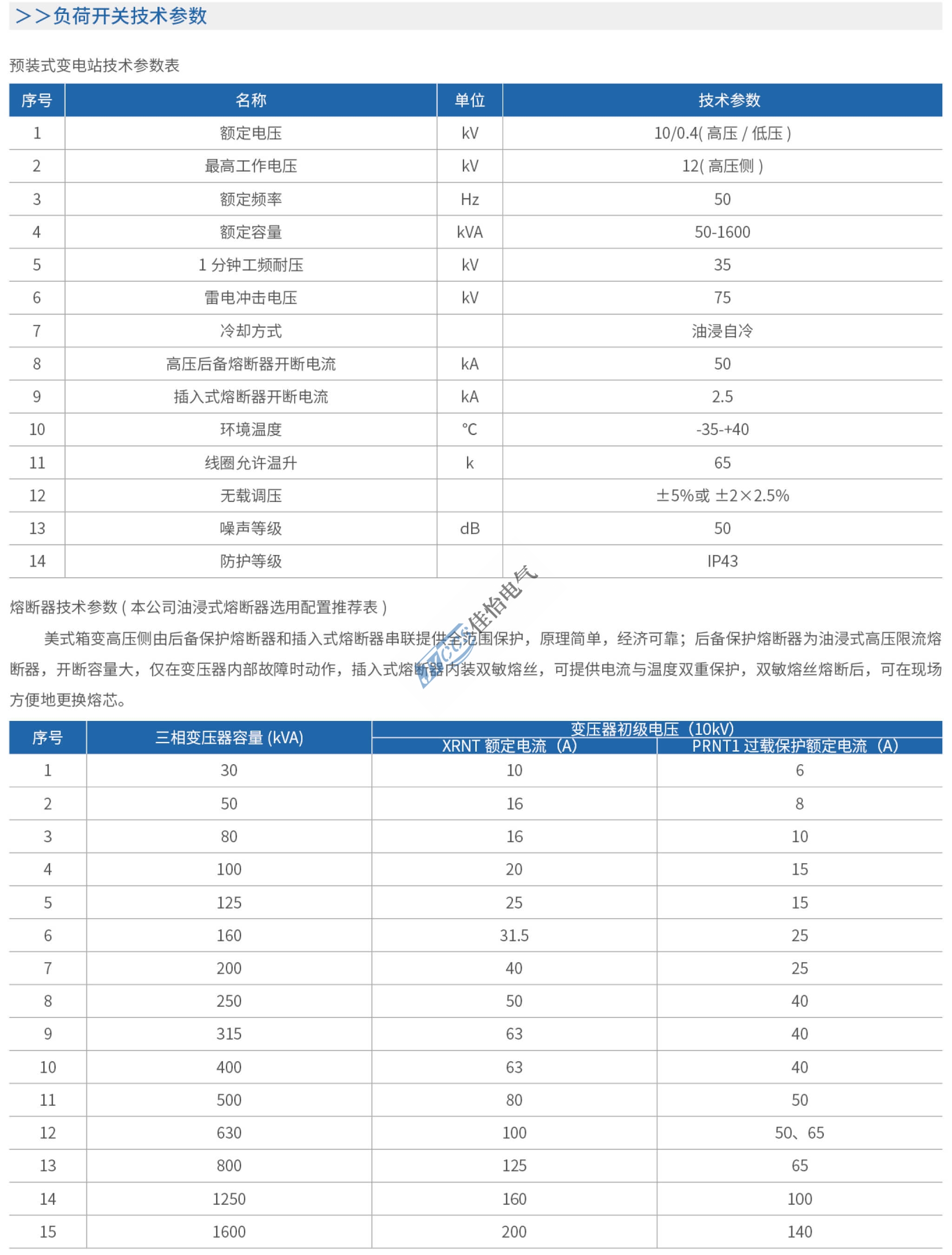

技术参数

外形及安装尺寸

箱变结构

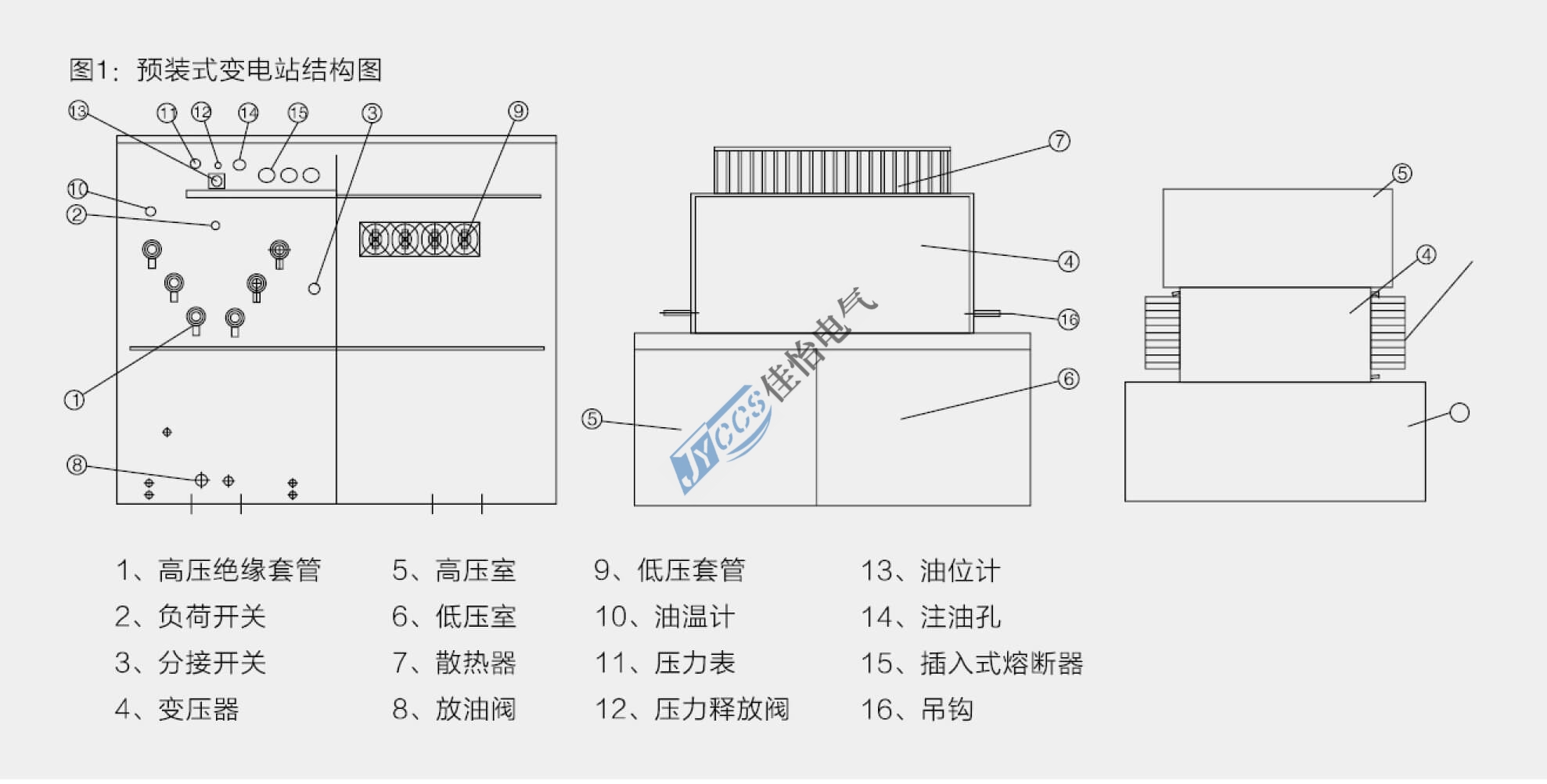

该产品箱体结构由高压间隔、低压间隔、油箱间隔三部份组成。高压间隔内包括高压电缆附件、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油位计、油温计、放油阀。低压间隔内包括低压套管、低压计量表计、断路器、电容补偿。油箱间隔内包括变压器绕组和铁芯、散热器、高压负荷开关及熔断器均在油箱内，根据方案需要箱变结构可设计成“品”字型或“目”字型见下图。

浙江佳怡电气有限公司

运输、安装及维护

◇ 运输

出厂的变电站应按油箱中油位计指示注满 25#(或 45#)变压器油。运输和装卸时，不准倒置和翻转，不得撞击零件，不准强烈震动。变电站在吊装移位时应特别注意，起吊钩应钩在油箱的吊钩上，要缓缓起吊，以免钢丝绳将变电站表面油漆损伤，甚至引起整台变电站重心偏移、倾斜、跌落。

◇安装

变电站在现场安装时，应注意柜体表面油漆的保护，不允许气压表、油位计、温度计、插入式熔断器的手柄和绝缘套管元件有碰撞、裂痕等，

螺钉无松动。

将变电站外部、柜门内、绝缘套管表面的尘埃、污物清除干净。

检查变电站的铭牌数据、产品合格证是否与订货单相符，并根据装箱单检查文件、备件是否遗漏。

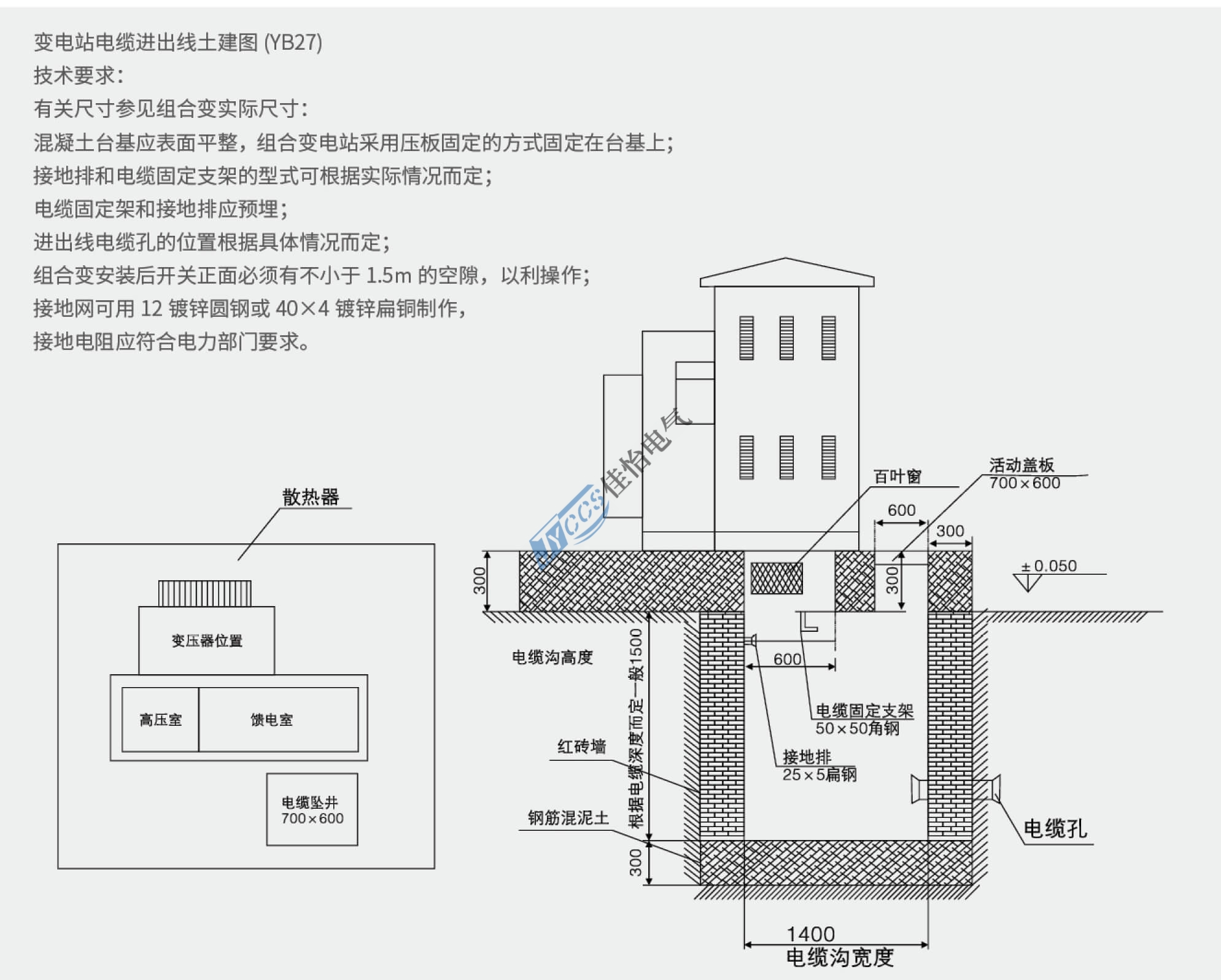

变电站电缆进出线土建图见图。

◇ 维护

出厂的产品已经过严格的装配调整、在安装时不需要重新拆卸，以免影响性能，维护仅限于下列情况:每年进行一次变压器油抽样分析;

发现油位降低应及时补充，油的牌号与箱体中的油相同:

熔断器熔断后应查明原因，更换熔芯时应注意其规格型号应与原规格型号相同。

验收、投运前的实验

◇开箱后，检查文件和附件是否齐全;

◇油位计指示的油位是否符合产品规定;分接开关是否处于正确档位;

◇对负荷开关进行顺时针、逆时针操作，各进行四次，应无“拒分、拒合”等不正常现象;

◇高低压侧直流电阻的测量;

变压器变比的测量;

◇绝缘电阻的测量及工频耐压试验(按出厂时的百分之八十)。

出厂资料

◇制造厂供货时应提供下列文件及附件

◇发货清单

◇产品合格证及出厂试验报告

◇使用说明书

◇有关电气图纸

◇主要元件说明书

◇柜门钥匙，操作手柄及合同单规定的备品备件。

订货须知

计货时须向我公司提供以下资料:

◇产品型号、数量;

◇变压器型号、容量:

◇变压器油(25#，45#，高燃点油);

◇高低压侧一次接线方案及主要元件参数;

◇高压进线电缆截面;

◇所需的备件。
