YBD-12/0.4地埋箱式变电站

YBD-12/0.4地埋箱式变电站

YBD-12/0.4系列地埋箱式变电站(简称地埋式箱变)，是在充分研究和探讨现代城市建设和管理的基础上，新开发出的新型箱式变。其主体部分或全部埋入地下，占地很少，甚至不占地，视觉效果非常好，有效解决了

服务热线： 0577-62826922

产品简介

YBD-12/0.4系列地埋箱式变电站(简称地埋式箱变)，是在充分研究和探讨现代城市建设和管理的基础上，新开发出的新型箱式变。其主体部分或全部埋入地下，占地很少，甚至不占地，视觉效果非常好，有效解决了城市用地紧张和城市管理的矛盾，产品与周边环境和谐统一，备受广大专家和用户的推崇。地埋箱式变电站是指该箱式变电站的成套装置全部安装于一个全密封的箱体内部并把整体设制于地平面以下，它和地面上箱式变电站，内部设备是相同的，同样是由 10KV输入电压经变压器降为 400/220V配电电压再送配至使用负荷点，可用于环网配电系统，也可作为放射式电网终端供电的变电站。这种全地埋型又称地下变电站，它的箱体具有极好的防腐能力和抗乐能力并具有绝对的密封性。

追求“新颖”、讲究“美观”，体现现代化城市电力设施环保化，是当前电力建设发展的潮流，同时也是反映一座城市现代化文明程度的重要标志。我公司以创建优良电力设备，美化城市环境，服务社会为宗旨，积极努力解决目前电力设备在安装、维护等如架空线入地工程、沿海台风盐雾侵蚀、环境视觉诸多困难，引进吸收国外专业技术开发了环保型非金属地埋式系列变电站产品。

工作条件

◇海拔高度

海拔高度不超过 2000m;

◇环境温度

最高温度 +40℃;高低温度 -30℃;

◇相对湿度

在 25°C时，空气相对温度不超过 95%，月平均不超过 90%;

◇ 安装环境

安装环境应无明显污移、无爆炸性、腐蚀性气体和粉尘。安装场所应无剧烈震动冲击和不能安放在地势低洼处;

◇特殊使用条件

除上述正常使用条件外的其它使用条件按 GB1094.1、GB/T11022、GB/T1404B.1和 GB7251.1的规定。

型号说明

结构特点

全地埋型预装式变电站的成套装置全部安装于一个全密封的箱体内部，箱体内部分为高压开关室、变压器室、低压开关室。每室均备有照明装置，并附有闭锁开关及备有强制通风装置及温度控制，加热器等设备。

上述所有设备整体设置于地平面以下，它的内部设备和常规地面上预装式变电站相同，均由 10kv输入电压经变压器降为 400/220V配电电压再送配至使用负荷点，这种全地埋型预装式变电站的关键技术是箱体的密封性、防腐能力和抗压能力，具体来说:

1、箱体从底部至墙身要能经五十年的地下浸埋不出现一丝一点的腐浊现象;

2、要承受泥土和地下水压的挤压浸透，而墙体保持完好;

3、设备通道口、人员出入口、电缆进入口等所有密封点必须能经得起地下水的渗透压力，而内部无水渍出现，且保持墙体内部干燥无潮湿现象。

YBD-12 全地埋型预装式变电站除满足上述最基本的要求，它最主要还具备三大功能:

1、箱体窄的一端设有两个接水槽，下雨天，雨水能迅速经接水槽排入下水道，而不会进入预装式变电站内部;

2、接水槽除了下雨天排水作用，同时亦是箱体内部循环通风的进风口,空气经进风口进入箱体内形成交换，能保持箱体内温湿度均衡，使变压器温升下降;

3、一旦遇上 50 年或百年一遇的洪水泛滥，地下水上涨造成下水道倒灌，接水槽无法排水时，遇风装置将自动关闭，使箱体内外隔离，对设备毫无影响而预装式变电站继续运行。

性能优点

我国目前有些城市的变电站多设置于高楼的地下室，一旦遇到大水，基本淹没，退水后设备大部分受损无用。如采用全地埋型预装式变电站作为配电装置，就可避免设备被洪水浸泡，采用全地埋型预装式变电站还有下述更多优点:

1、它可以大大节省用地，无需征地土建，节省基建投资。

2、地面上没有障碍物，不影响环境，不影响人们视野和观景。

3、安装在草坪、绿化带的全地埋型在地面上还可以设计一些装饰点缀物，如雕塑、假山等;如需在大型广场、道路旁，如果地面上要求无任何障碍物出现(包括通风管道)，可选用广场型预装式变电站。这种预装式变电站通风口都可以不露出地平面。

4、全地埋型预装式变电站的配电设备设置在地下，安全、可靠性高。

5、地面上不受变压器噪声影响。

6、由于地下比较阴凉，变压器运行时温升比较稳定。

7、全地埋型预装式变电站内部空间比较宽敞，检修操作不会对地面上产生干扰，对周围环境无任何妨碍。

技术参数

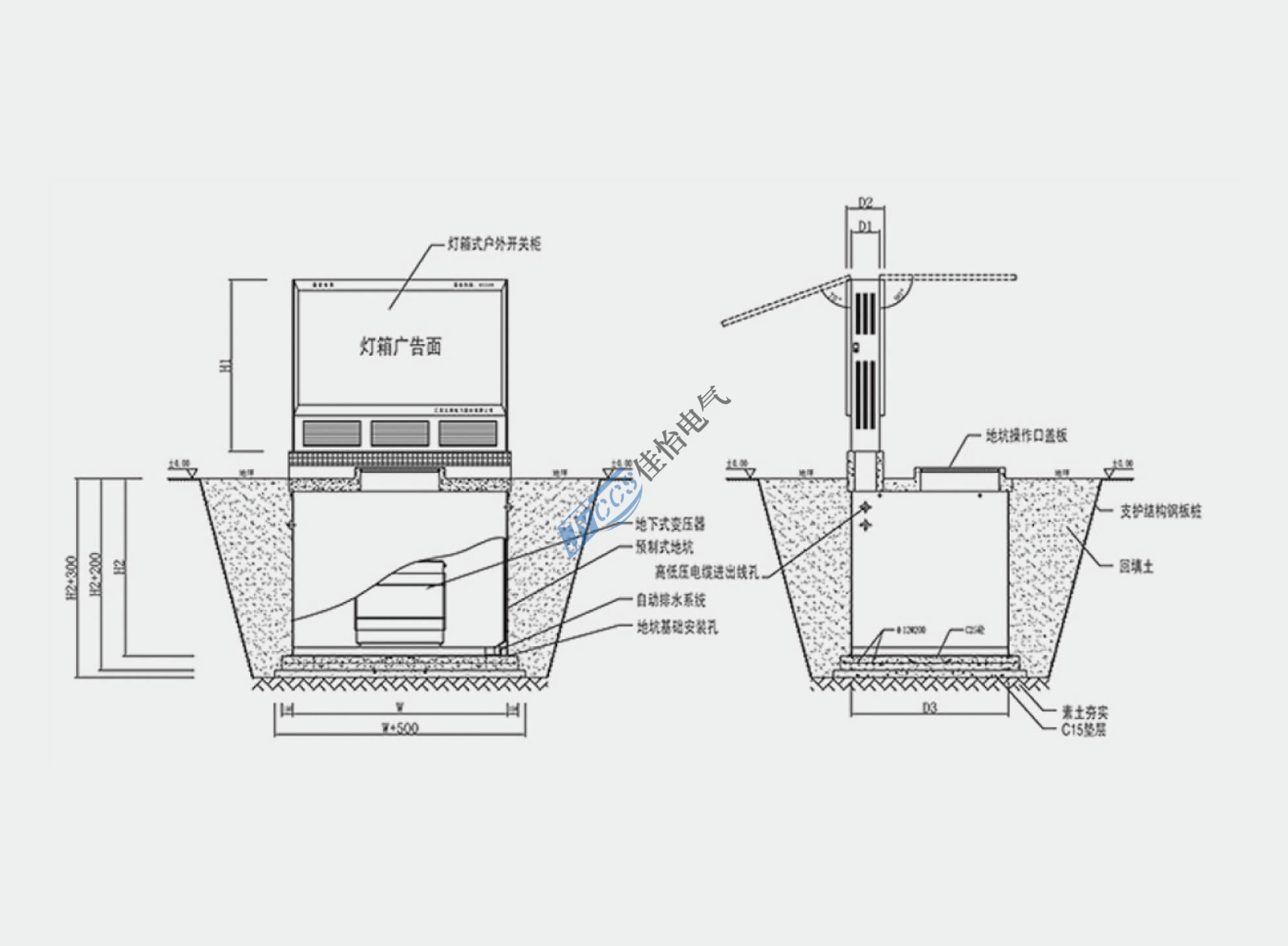

外形及安装尺寸
