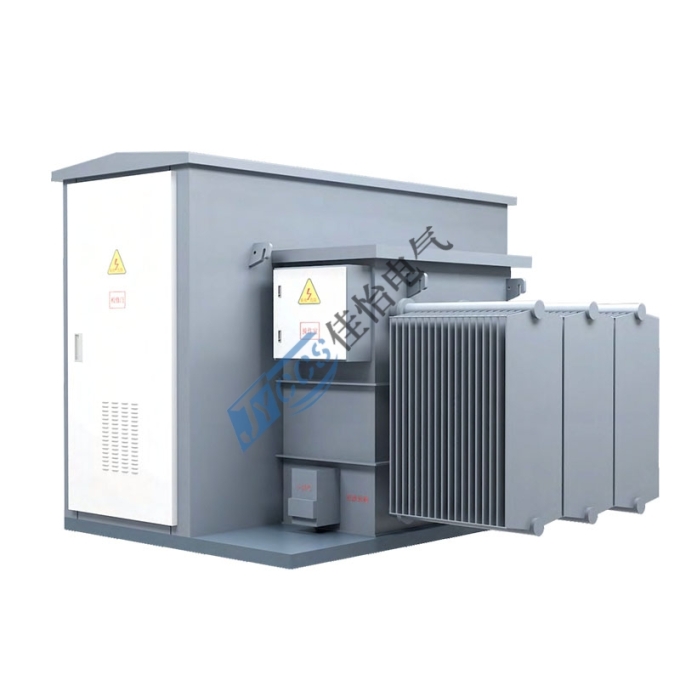

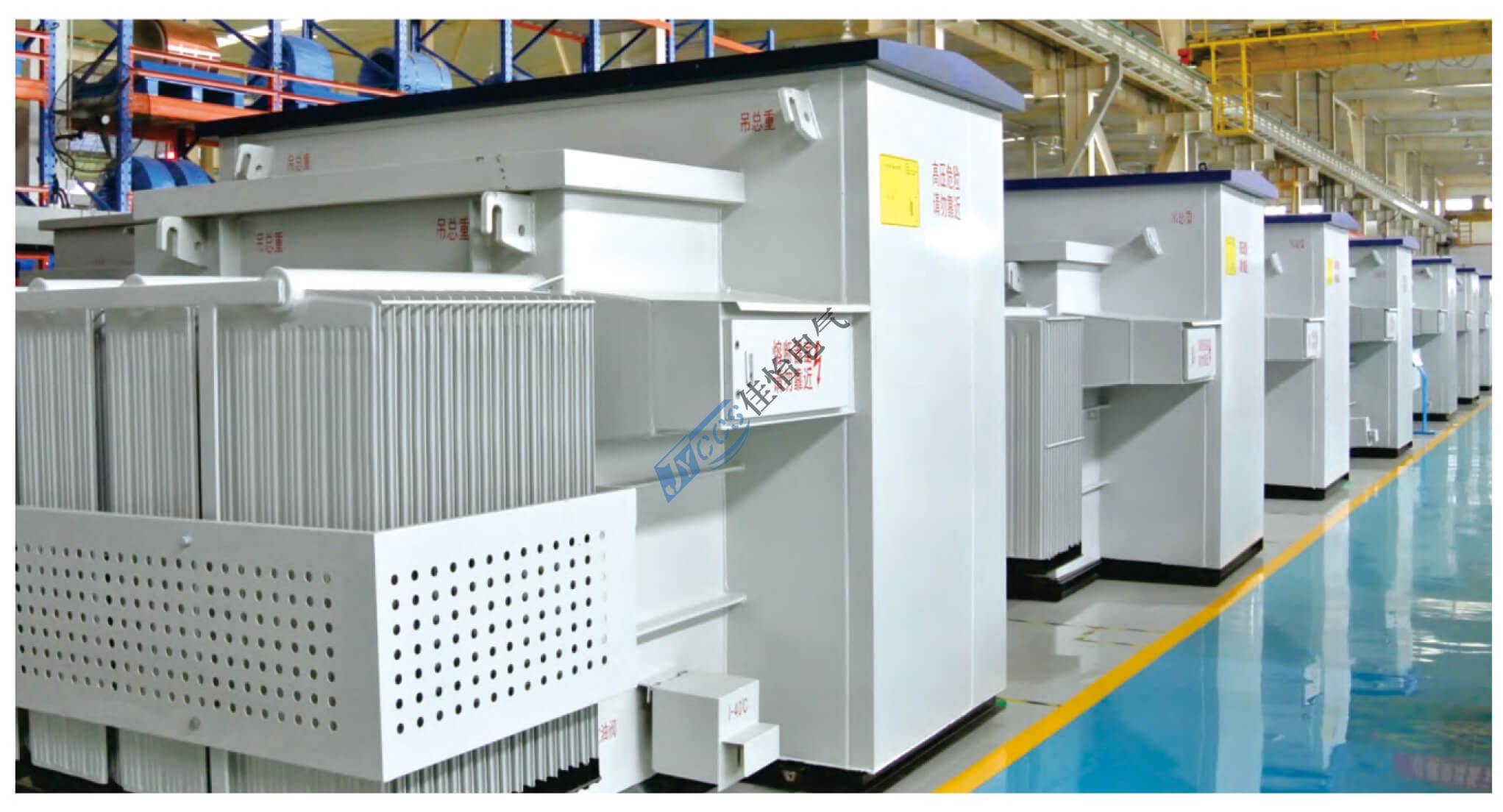

ZGS13-H组合式变压器（光伏美变）

组合式变斥器，是将升斥变压器器身、开关设备、熔断器、分接开关及相应辅助设备进行组合的变压器，高压开关、熔断器均安装在油箱内，整体外形尺寸较小，其结构形式与90年代从美国引进的箱变相似,按产品结构及元件

服务热线： 0577-62826922

产品简介

组合式变斥器，是将升斥变压器器身、开关设备、熔断器、分接开关及相应辅助设备进行组合的变压器，高压开关、熔断器均安装在油箱内，整体外形尺寸较小，其结构形式与90年代从美国引进的箱变相似,按产品结构及元件配置可分为两种，一种是全绝缘分箱式产品，一种是高压采用于式套管出线的共箱式产品。

应用范围

应用在新能源领域包括光伏发电和风力发电等;广泛应用于工业园区、居民小区、商业中心及高层建筑等各种场所。

使用环境

海拔高度:≤ 5000 米;

环境温度:最高温度 +40°℃，最低温度 -40°C;

湿度:日相对湿度平均值不超过 95%，月相对湿度平均值不超过 90%;

风速:户外风速不超过 45m/s?;

防震:水平加速度不大于 0.4m/s?，垂直加

速度不大于 0.15m/s2;

安装地点倾斜度:不大于 3°;

安装环境:周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈振动;

污秽等级:IV级;

定购本产品超出上述条件的规定时，可与本公司协商。

产品执行标准

GB1094.1-2013 电力变压器第1部分:总则

GB1094.2-2013 电力变压器第2部分:液浸式变压器的温升

GB/T1094.3-2017 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙·GB/T1094.4-2005 电力变压器第4部分:电力变压器和电抗器的雷电冲击和操作冲击试验导则

GB1094.5-2008 电力变压器第5部分:承受短路能力

·GB/T1094.7-2008 电力变压器第7部分:油浸式电力变压器负载导则

GB/T1094.10-2003 电力变压器第 10部分:声级测定

GB/T6451-2015 三相油浸式电力变压器技术参数和要求

JB/T10217-2013 组合式变压器

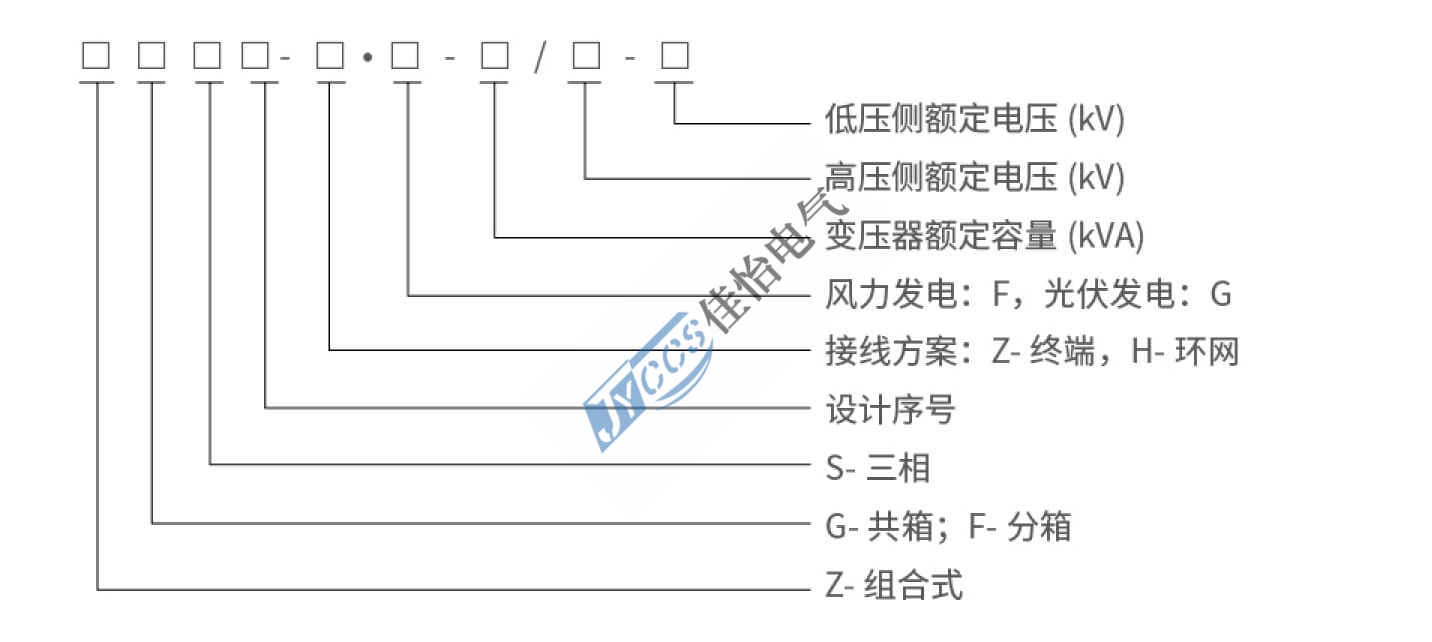

型号说明

结构特点

◇全绝缘分箱式组合式变压器 12KV、40.5KV侧出线采用全绝缘电缆预制接头，以及可触摸插拔式避雷器，整个产品无裸露的高压带电体，防护等级很高，安全性可靠;

◇全绝缘分箱式组合变压器，变压器与高压组件置于两个相互独立的箱体内。既解决了对变压器的油污染的问题，又实现了高压组件与变压器可以分别检修;

◇12kV 产品采用插入熔断器加后备保护熔断器保护;40.5kV产品采用插入式全范围保护熔断器保护;无渗漏，每台箱体均经过 50kPa/12 小时的密封试验保证油箱密封无渗漏;

◇高压采用干式套管出线的共箱式组合式变压器，接线方便，高压可以实现较多的进出线回路，且成本较低;设备外壳采用严格的涂装工艺进行喷涂，并喷涂防紫外线面漆，户外耐候性能强;·采用紧凑型“品”字形结构，占地面积小，占地面积不到预装式变电站的三分之二

◇运行可靠，变压器采用双熔断器保护。插入式熔断器采用双敏熔丝，用于过负荷和变压器低压故障的保护。后备保护熔断器用于变压器器身故障的保护。两级全范围保护变压器:

◇变压器本体采用共箱结构，高低压套管采用侧面出线，方便与高低压电器直接相连，插入式熔断器置于器身的上面，有效的减小了安装空间。散热片安装在变压器本体的两侧，散热效果好;

◇安全环保，全密封全绝缘结构，能适应高海拔、重盐雾等恶劣地区的防腐要求。

浙江佳怡电气有限公司

ZGS13-H组合式变压器（光伏美变）

产品简介

型号说明

结构特点

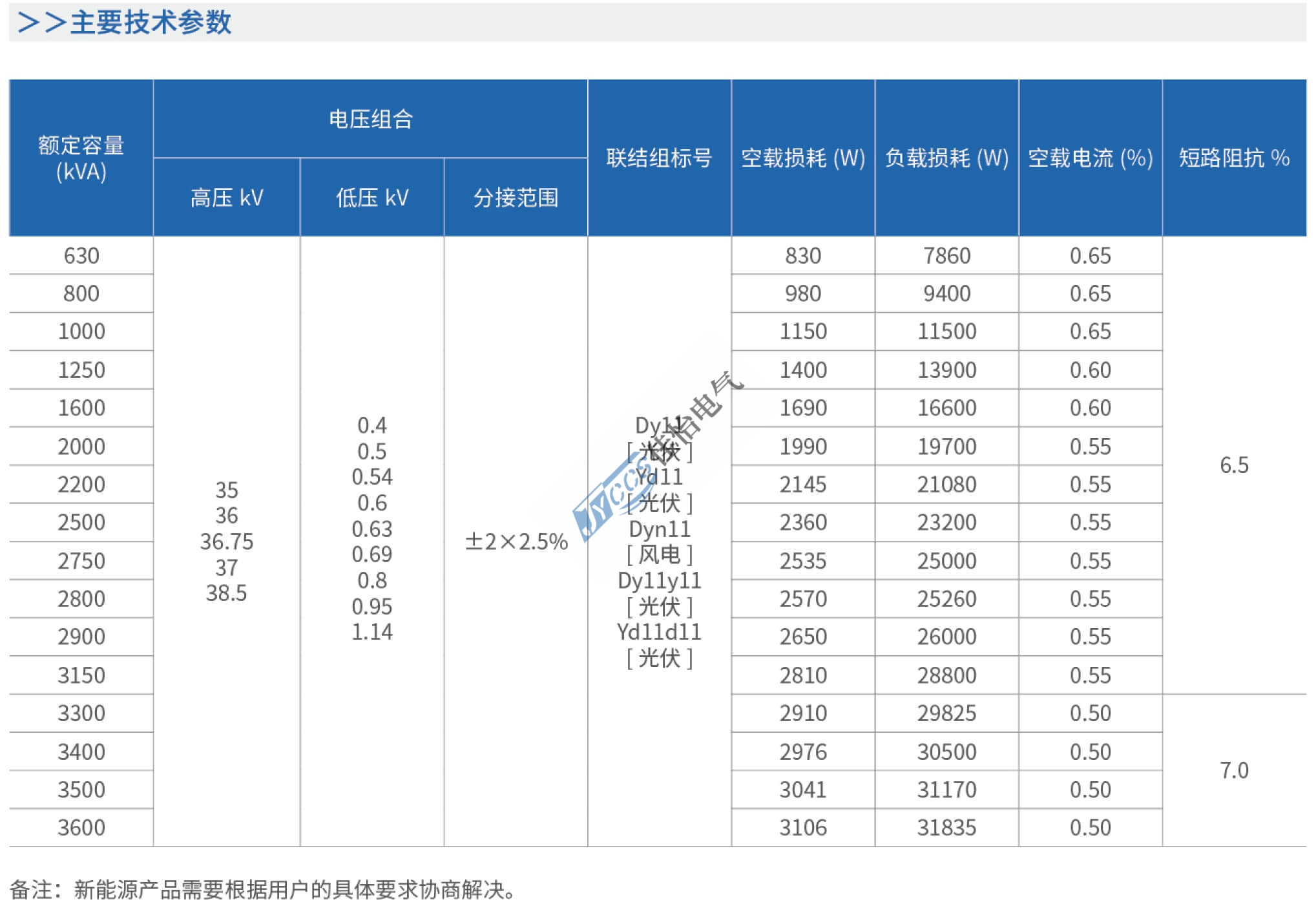

技术参数

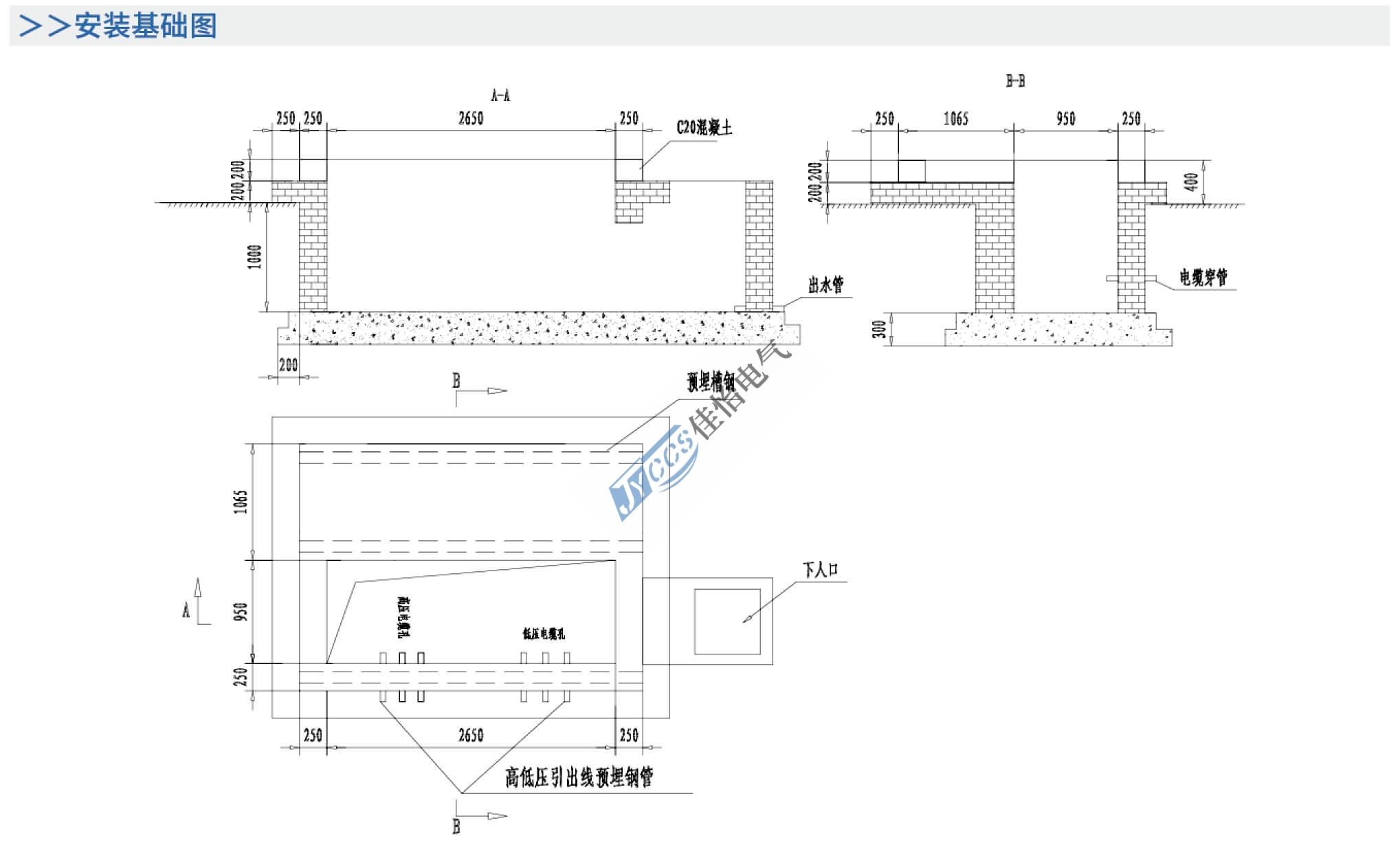

外形及安装尺寸
