浅聊船舶主配电板

发布日期： 2023-02-23 13:54:16 阅读量： 123

船舶主配电板是保证船舶正常航行的重要设备。主要功能有：(1)正常运行时，手动或自动接通或切断电源至用电设备间的供电网络，对电网供电或停止供电。(2)测量和监视电力系统的各种电气参数 (电压频率、电流、功率、功率因数、绝缘电阻等)。(3)调整电力系统的各电气参数值(例电压、频率的调整)。(4)当电力系统发生故障或不能正常运行时，保护电路将自动地切断故障电路或发出报警信号。(5)对电路状态、开关状态以及偏离正常的工作状态进行信号显示。

浙江佳怡电气有限公司

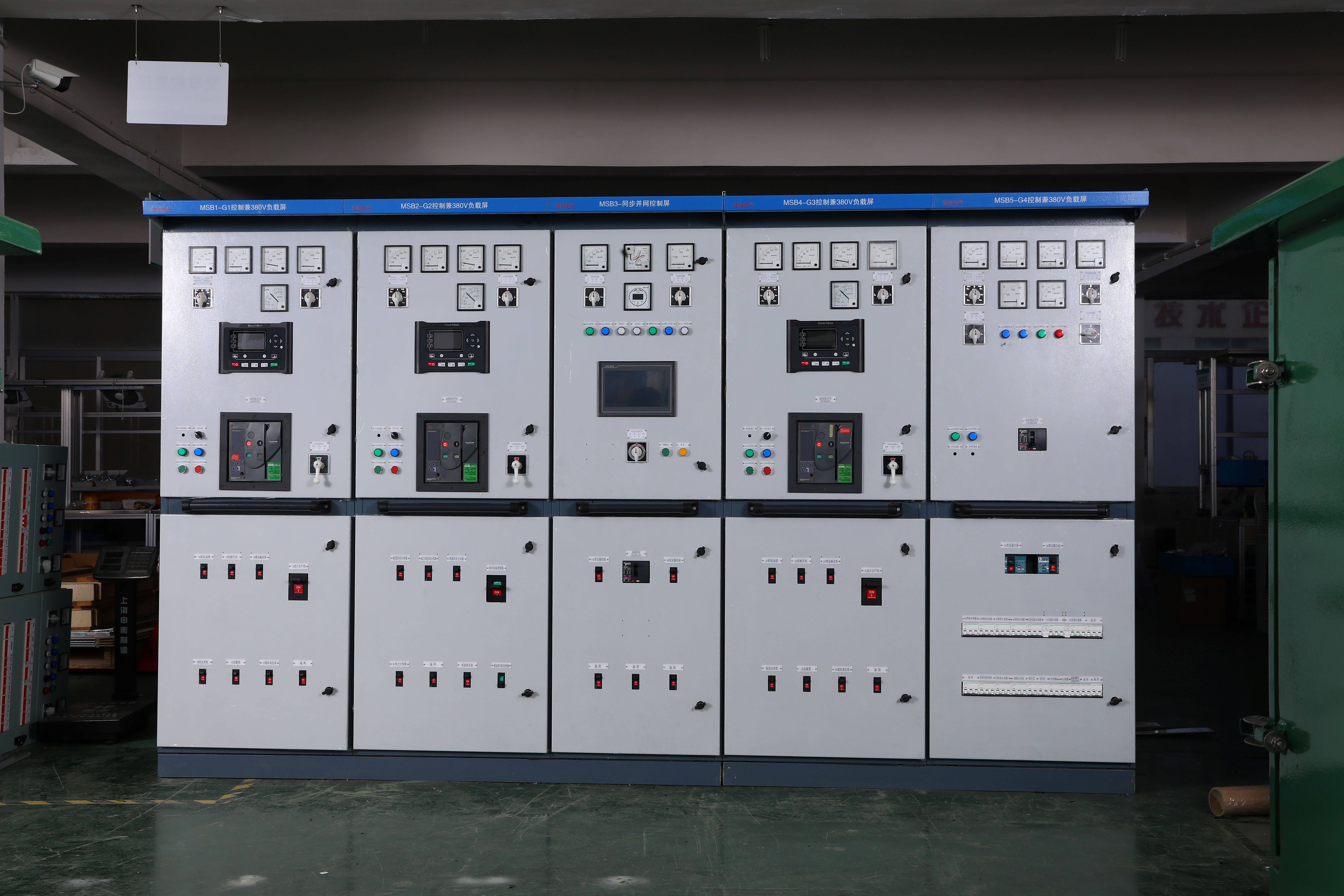

主配电板由:负载屏、并车屏、发电机控制屏、汇流排4部分组成。

负载屏：是对各馈电线路进行控制、监视和保护，通过装在负载屏上的馈电开关将电能供给船上各用电设备或分配电板。它包括动力负载屏和照明负载屏负。负载屏上装有装置式空气开关、电压表、电流表、转换开关、绝缘指示灯、兆欧表以及与岸电箱相连的岸电开关等

并车屏：用于交流发电机组的并联运行、解列等操作主要由频率表(电网和待并机)、同步表与同步指示灯及其转换开关、调速开关、合(分)闸按钮、超电包设做与瓶统投切顺序选择和转换开关等组成。

发电机控制屏：用来控制、调节、监视和保护发电机组。每偷发电机组均配有单独的控制屏。其上部分装有测量仪表、转换开关、指示灯、主要电源开关、原动机的调速开关和按钮等、下部一般安装有发电机主开关，有的船舶也装有发电机励磁控制装置控制屏内还装有逆功率继电器和仪用互感器

汇流排：按从上到下(垂直排列)，从左到右从前到后(水平布置)的顺序依次为A相、B相、C相(或U相、V相、W相)。汇流排的颜色依次为绿色黄色揭色或紫色，中线为浅蓝色 (若有接地线则接地线为黄绿相间颜色)直流汇流排按从上到下(垂直排列)，从左到右，从前到后(水平布置)的顺序依次为正极、中线、负极。其正极颜色为红色，负极为蓝色，中线为绿色和黄色相间色没与系统。
